雷达超声波多功能流量计

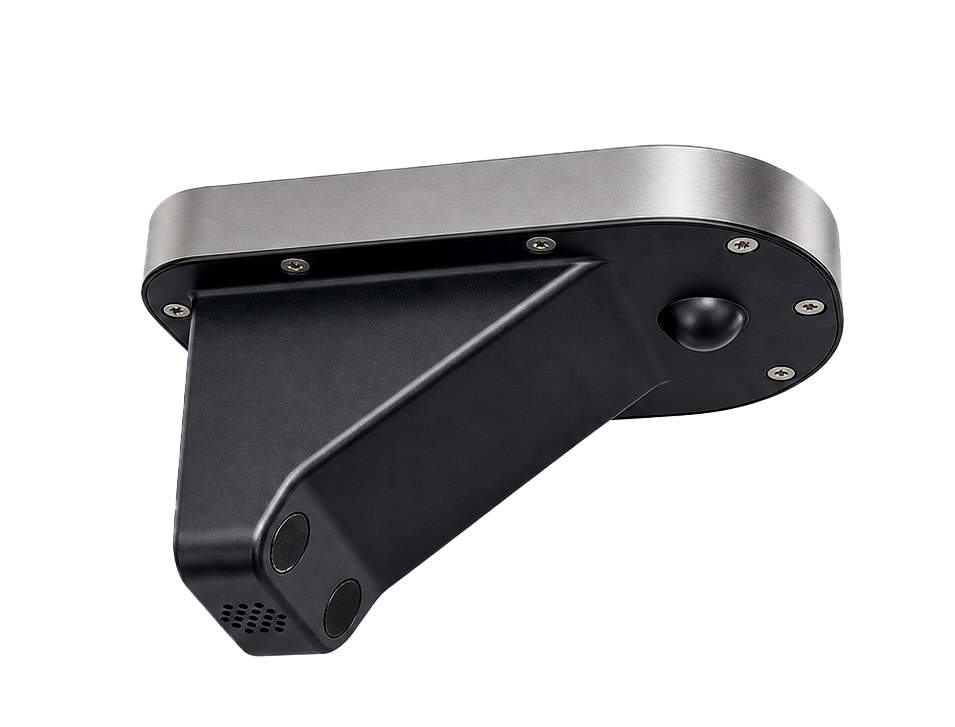

雷达超声波多功能流量计融合雷达测流与超声波多普勒测流能力，适用于城市雨污水管网、污水井和排污口的满管与非满管流量在线监测。
支持方案咨询、参数索取、项目对接
产品简介
雷达超声波多功能流量计是一款面向城市雨污水管网、入河排口等场景的高集成在线监测设备，融合雷达测流与超声波多普勒测流能力，可覆盖满管与非满管工况，同时保留顶部安装、低运维量和高安全性的部署优势。
产品又可作为二合一管网流量监测仪使用，通过双传感器实时采集井下液位、流量、温度等数据，并依托 4G / NB-IoT 等通信方式上传至云端平台，为市政管理单位提供连续、可追溯的排水运行数据支撑。
雷达 + 超声波多普勒双测流满管 / 非满管兼容顶部安装4G / NB-IoT 上云IP68 防护
全场景测流集成雷达测流与多普勒测流能力，兼顾满管与非满管应用。
顶部安装更安全设备安装于管道顶部，无需人员下井布设，降低施工与运维风险。
复杂工况适配耐腐蚀、耐酸碱、耐碰撞外壳，适合城市雨污水管网等恶劣环境。
远程在线管理支持无线通信、参数远程配置和平台化数据上报。

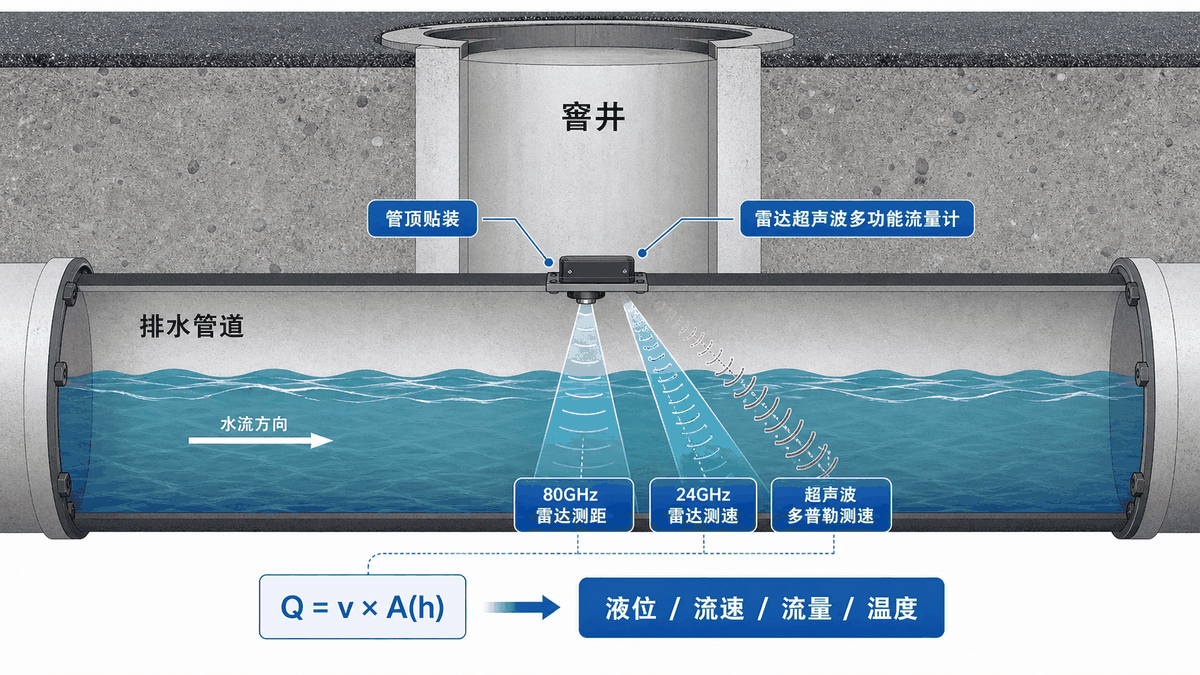

工作机制
设备采用管道顶部安装方式，无需下井安装，可显著提升人员与设备安全性，并降低后期维护难度。外壳采用耐腐蚀、耐酸碱、耐碰撞材料，适用于长期处于潮湿、腐蚀、冲击等复杂工况中的排水管网监测任务。
系统通过两种高精度传感器协同测量污水井下的液位、流量和温度：在非满管场景下，雷达测流与测距能力帮助完成顶部非接触式监测；在满管或复杂工况下，超声波多普勒测流能力提供补充，使设备能够覆盖更多现场断面条件。
部署价值：顶部安装减少井下作业，双路测流提升工况适配能力，平台化上报帮助市政管网管理从单点巡检转向连续在线监测。
1顶部部署设备固定于井壁或管道顶部，减少井下施工和后期维护工作量。
2双路感知雷达与超声波多普勒传感器同步采集液位、流速、流量和温度数据。
3边缘处理设备本地完成数据存储、参数配置和主备信道切换。
4无线传输通过 4G 或 NB-IoT 将监测数据上报云服务器。
5平台应用为排水调度、趋势分析、阈值告警和运维决策提供数据支持。

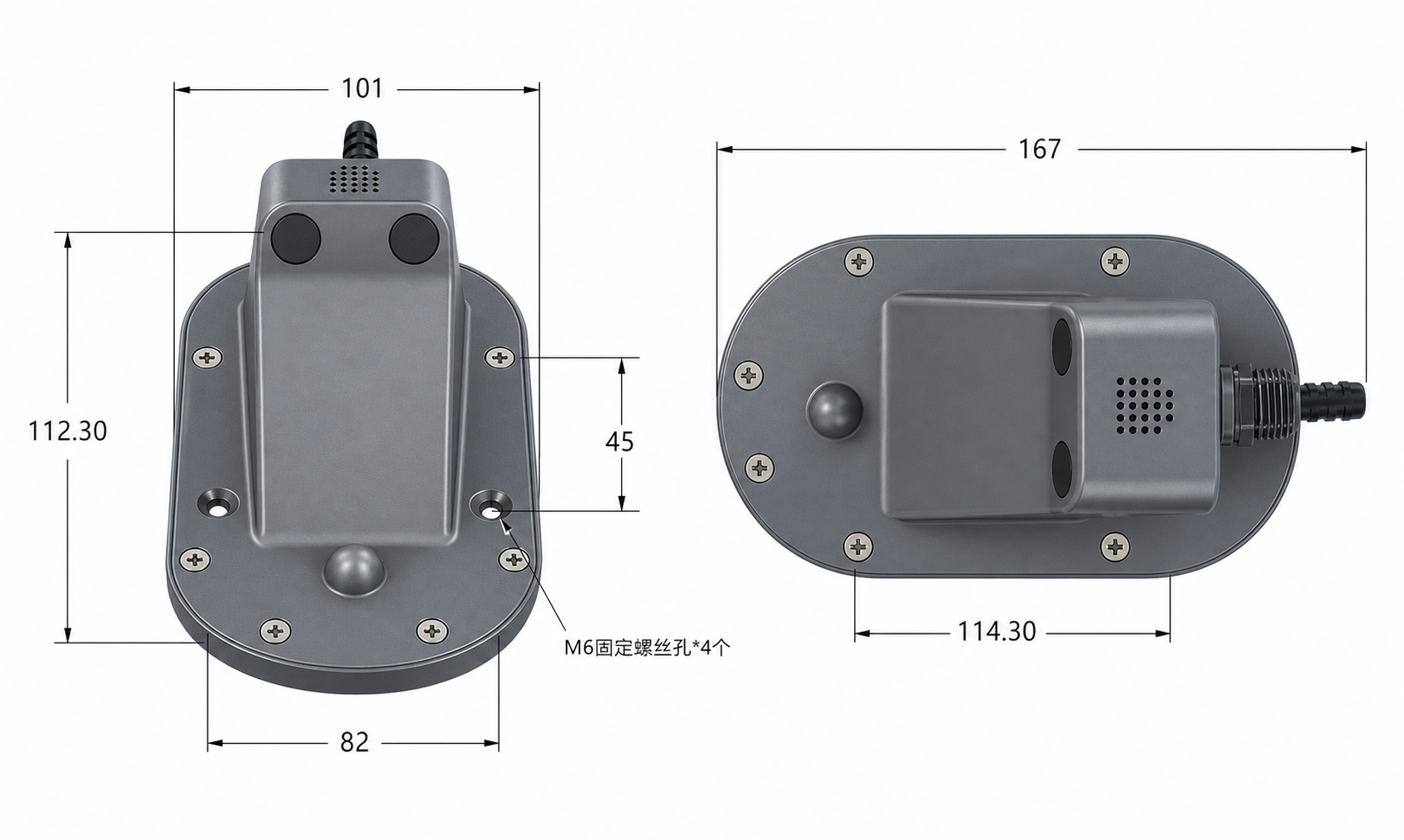

产品尺寸
顶部挂壁式安装
设备采用 L 形支架挂壁安装方式，适合在污水井、排水管道与排污口场景中快速布设。为了避免井壁干扰，建议用于直径 50cm 以上的管道。
施工与运维建议支架可先通过膨胀螺丝固定于井壁，再将传感器伸至目标管道位置。顶部安装方式减少人员下井次数，也更便于后期巡检和设备调试。
主要功能
| 功能 | 说明 |
|---|---|
| 数据采集 | 根据设置采集周期自动采集水位、流量和温度数据。 |
| 数据存储 | 对采集数据进行处理存储，掉电不丢失。 |
| 数据展示 | 液晶显示，可查看液位实测值和设备参数。 |
| 参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置。 |
| 通信方式 | 支持 4G / NB-IoT 等多种通信方式，支持主备信道自动切换和多中心数据传输。 |
| 通信模块 | 内置全网通通信模块。 |
| 蓝牙通信 | 内置蓝牙通信，可实现现场蓝牙调试。 |
| 通信规约 | 符合 SL651-2014《水文监测数据通信规约》要求。 |
| 电源管理 | 内置大容量锂电池，支持长时间待机。 |
| 低功耗工作 | 支持低功耗休眠工作模式。 |
| 防护等级 | IP68 防护等级，铝合金烤漆外壳，耐磨耐腐蚀。 |
| 安装方式 | L 形支架挂壁安装，安装维护简便。 |
产品特点
安装简便非接触式检测，不需要现场校准，安装使用方便。
数据遥测数据自动无线上传至服务器，减少人工抄录和现场巡检。
高可靠性防护等级 IP68，浸没在水中不易引起设备故障。
直观展示液晶显示屏便于现场参数配置与数据查看。
长时间待机大容量可充电锂电池供电，低功耗、无需外接电源。
分级预警可分别设置预警值和报警值，液位超过限值自动报警。
耐腐蚀结构外壳耐腐蚀、耐酸碱、耐碰撞，适应复杂管网工况。
全场景覆盖适合城市雨污水管网、入河排口等满管和非满管场景。
应用场景
污水井监测用于污水井水位、流量和温度的长期在线监测，提升重点井位巡检效率。
排水管道监测适用于城市雨污水管网关键断面，帮助识别排水能力变化和异常流量。
排污口监测用于入河排口与重点排口的连续监测，为排放趋势评估提供数据依据。
智慧水务平台接入可与现有排水、井盖、雨量和平台系统协同，形成统一的在线监测视图。
通过支架固定在井内壁即可实现污水井和排水管道的流量在线监测。设备内置数据传输单元与锂电池，适合城市市政施工难度较高、点位分散且需要长期值守的项目场景。
技术参数
| 硬件系统 | |
|---|---|
| 处理器 | 32位 ARM Cortex-M4 处理器内核 |
| 数据存储 | 16MB |
| 屏幕参数 | |
| 颜色 | 白底黑字 |
| 显示尺寸 | 2寸 44mm(W) × 28mm(H) |
| 分辨率 | 128 × 64 |
| 背光模式 | LED |
| 工作温度 | -15℃ ～ +55℃ |
| 储存温度 | -25℃ ～ +65℃ |
| 无线参数 | |
| 无线模块 | 工业级无线模块 |
| 标准及频段 | FDD-LTE / TDD-LTE / CDMA2000/EVDO / WCDMA / TD-SCDMA / GPRS/EDGE（可选单模、多模或全网通讯） |
| 理论带宽 (FDD-LTE) | 下行 150Mbps，上行 50Mbps |
| 理论带宽 (TDD-LTE) | 下行 61Mbps，上行 18Mbps |
| 理论带宽 (WCDMA) | 下行 42Mbps，上行 5.76Mbps |
| 理论带宽 (TD-SCDMA) | 下行 2.8Mbps，上行 2.2Mbps |
| 理论带宽 (CDMA2000/EVDO) | 下行 3.1Mbps，上行 1.8Mbps |
| 理论带宽 (GPRS/EDGE) | 171.2kbps / 384kbps |
| 发射功率 | ≤ 24 dBm |
| 接收灵敏度 | ≤ -109 dBm |
| 流量计参数 | |
| 雷达测速量程 | 0.03 ～ 20m/s |
| 雷达测速精度 | ±0.01m/s；±1%FS |
| 雷达测速频率 | 24GHz |
| 雷达测速波束角 | 24° |
| 雷达测距范围 | 10m |
| 雷达测距精度 | ±1mm |
| 雷达测距频率 | 80GHz |
| 雷达测距波束角 | 14° |
| 多普勒测速范围 | 0.02 ～ 6m/s |
| 多普勒测速精度 | ±0.01m/s；±1%FS |
| 功耗（多普勒模式） | 平均电流 23mA，平均功耗 0.28W（@DC12V） |
| 功耗（雷达模式） | 平均电流 130mA，平均功耗 1.56W（@DC12V） |
| 接口类型 | |
| 电源接口 | 工业级端子接口，内置电源反向保护和过流 / 过压保护 |
| 串口 | 1组 RS485 接口；数据位 5/6/7/8位；停止位 1/1.5/2位；校验 无/奇/偶；速率 1200-115200bps |
| 应用接口 | 1组模拟量输入接口，12位 AD，支持 4-20mA 电流信号和 0-5V 电压信号 |
| USIM卡接口 | 标准自弹式 Micro Sim 卡座，支持 1.8V / 3V USIM 卡，内置 15KV ESD 保护 |
| 天线接口 | SMA 接口，外接高增益防水天线 |
| 蓝牙通信 | 内置蓝牙通信模块 |
| 电池供电 | |
| 标准电源 | DC 6.4V |
| 供电范围 | DC 7.2V |
| 工作电流 | < 20mA（不包括通信） |
| 静态值守电流 | < 0.2 mA |
| 电池 | 内置 228Ah 一次性电池 |
| 环境参数 | |
| 工作温度 | -15℃ ～ +55℃ |
| 储存温度 | -25℃ ～ +65℃ |
| 相对湿度 | 95%RH（无凝结） |
常见问题
设备如何安装？
支架先通过膨胀螺丝固定在井壁上，传感器固定后伸到管道位置再完成支架安装。为了避免井壁干扰，建议用于直径 50cm 以上的管道。
设备可以防水吗？水体淹没设备会损坏吗？
设备支持防水，采用耐腐蚀结构设计，防护等级为 IP68，可适应井下潮湿和浸水工况。
设备支持远程通信吗？多久发送数据？
支持无线通信，默认可按 5 分钟采集、15 分钟发送的规则运行，也可根据项目要求灵活调整采集与发送间隔。
设备能供电多久？
内置 228Ah 一次性电池，在默认规则下可连续工作 2 年以上，实际时长与采集频率、通信频率及现场工况有关。
这款设备适合哪些工况？
适用于城市雨污水管网、污水井、排水管道、排污口等场景，尤其适合需要兼顾满管和非满管测流的项目。
- 产品特点： 安装简便、精度高
- 防护等级： IP68
- 键盘类型：
- 型号： SF-TS-J20
