产品简介

窨井液位监测仪将液位传感器、RTU、通信和供电系统集成于一体，面向排水管网、窨井、地下深井和罐体液位等场景，实现水位采集、远程上传、历史存储和异常告警。

设备以低功耗微控制器为核心，支持多传感器接口和多通道数据上报，可在无市电、防水防尘要求高的地下现场长期运行。

系统可通过 4G、NB-IoT、GPRS 等方式接入平台，帮助市政、水务和园区运维单位掌握井内液位变化，提升排水调度和内涝防控能力。

雷达与压力双路冗余10m 量程1cm 精度IP68 防护

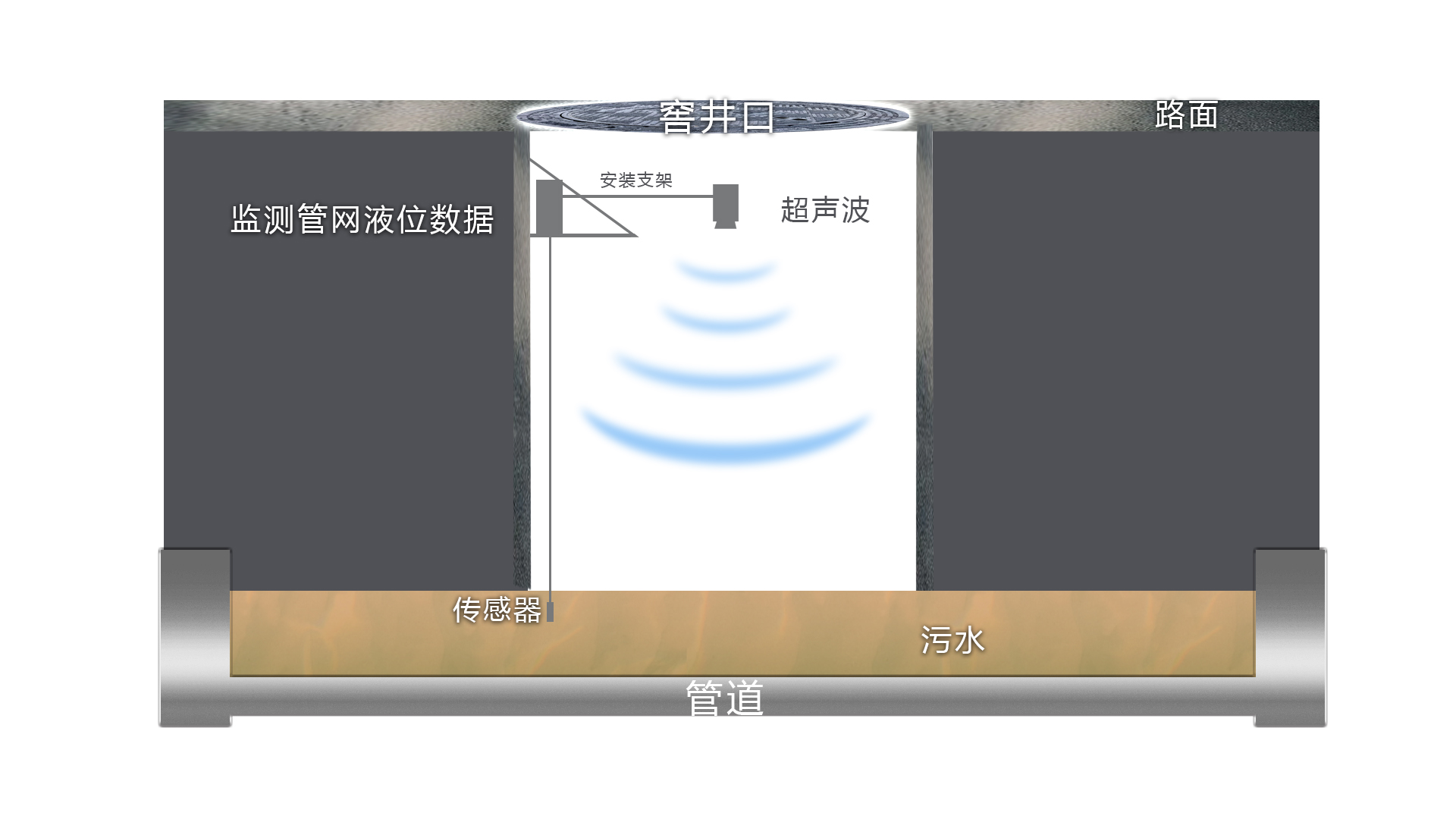

工作机制

设备内部集成雷达和压力双路冗余液位传感器，对井内水位进行连续采集和互为校验，提升复杂窨井工况下的数据稳定性。

采集数据经低功耗控制单元处理后，通过 GPRS、NB-IoT、4G 等网络上传至平台，平台可实现趋势查看、阈值报警和远程参数管理。

1液位感知雷达和压力传感器采集井内水位

2冗余校验双路数据交叉验证，提高可靠性

3本地存储关键数据本地留存，掉电不丢失

4无线传输通过 4G、NB-IoT 或 GPRS 上传平台

5预警管理平台按阈值推送液位异常和设备状态

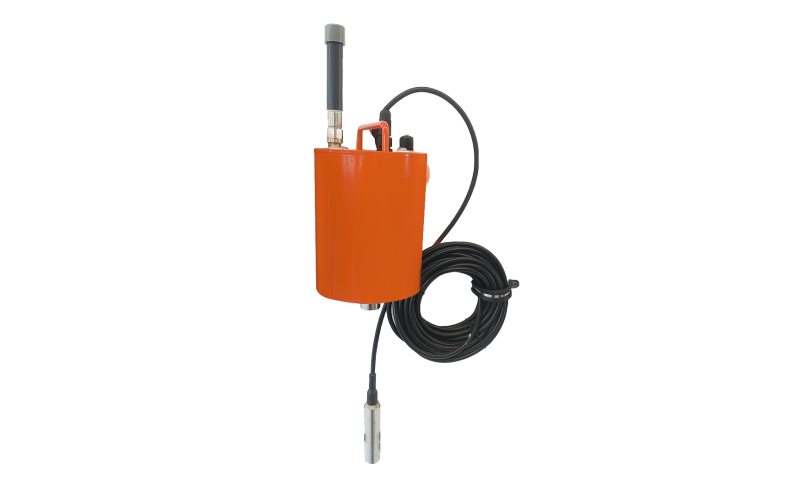

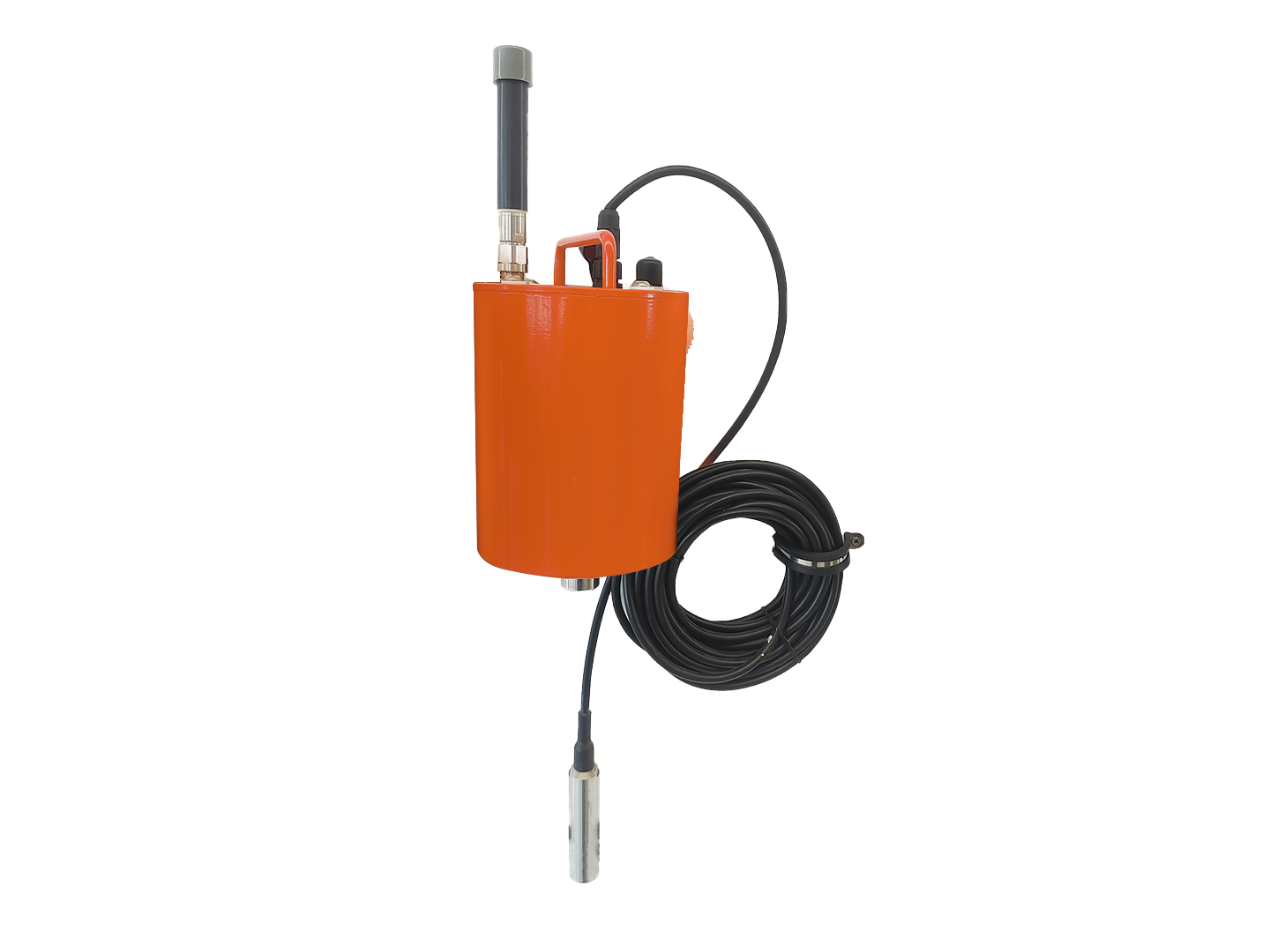

一体化终端结构

液位传感器、RTU、通信模块、电池和防护壳体集成部署，便于井下安装与维护。

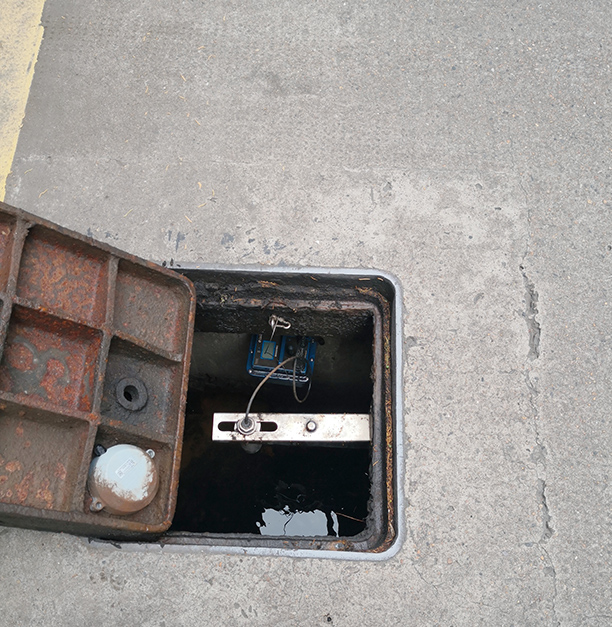

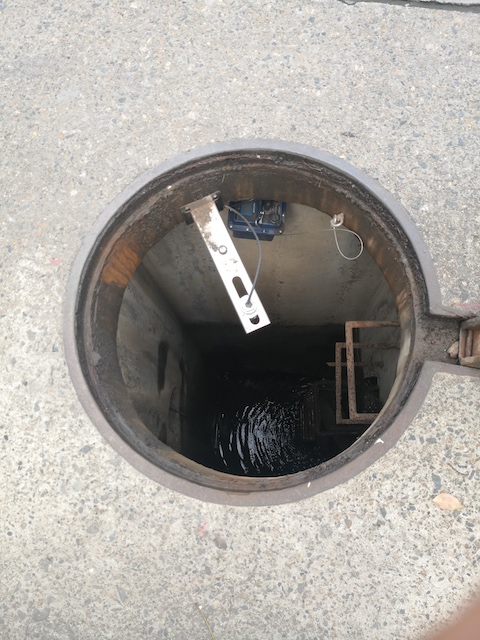

现场适配安装

安装深度、支架和固定方式可根据井深、液位量程和通信条件进行项目化配置。

功能模块	客户价值
液位探测	雷达与压力双路传感冗余设计，提升井内复杂工况下的测量可靠性。
数据存储	可保存约 50 万条数据记录，便于历史查询和事件追溯。
数据显示	平台可查看液位实测值、设备参数和运行状态。
电池供电	内置大容量锂电池，适合无市电地下监测点位。
蓝牙通信	支持现场蓝牙调试，提高安装和维护效率。
远程管控	支持远程参数设置、数据报送和远程升级。

安装简便一体化设计减少现场布线和多设备集成工作量。

稳定性高双路水位传感器冗余设计，兼容多种复杂窨井工况。

灵活组网支持 4G、NB-IoT、GPRS 等多种通信方式。

适用性强宽温、抗干扰和 IP68 防护，适合恶劣地下环境。

基本参数
水位量程	10 米
分辨率	1 毫米
测量精度	1 厘米
接口参数
电源	DC3.6V / 39Ah 锂电池
工作电流	≤10mA
静态值守电流	≤1mA
串行接口	RS485 接口
模拟接口	2 组 12 位 AD，支持 4-20mA 电流信号和 0-5V 电压信号
电源输出	1 组 DC12V
蓝牙接口	内置蓝牙通信模块
天线接口	SMA 接口
USIM 卡接口	自弹式 Micro SIM 卡座，支持 1.8V / 3V USIM 卡
4G 无线参数
标准及频段	支持 FDD-LTE、TDD-LTE、GPRS / EDGE
理论带宽	FDD-LTE 下行 150Mbps、上行 50Mbps；TDD-LTE 下行 61Mbps、上行 18Mbps；GPRS 171.2kbps / 384kbps
发射功率	≤24dBm
接收灵敏度	≤-109dBm
物理与环境参数
防护等级	PVC，IP68
工作温度	-25℃～+60℃
储存温度	-35℃～+70℃
相对湿度	95%RH，无凝结
