Telog Raven-Eye 2 非接触式雷达流量计
星律科技提供 Badger Meter / Telog Raven-Eye 2 非接触式雷达流量计的选型、方案集成、现场部署与平台接入服务，适用于开放渠道、排水管网、CSO/SSO、入渗入流分析和重点排口流量监测。
支持方案咨询、参数索取、项目对接
产品简介
Telog Raven-Eye 2 非接触式雷达流量计是 Badger Meter / Telog 面向开放渠道测流场景的雷达面积/流速流量计。星律科技以代理与系统集成商角色提供产品选型、现场安装方案、RTU 接入、数据平台联调和项目交付支持。
该设备安装在开放渠道或排水管渠水面上方，通过雷达多普勒技术测量表面流速，并配合超声波液位传感器和断面参数计算流量，适合城市排水管网、合流制溢流监测、入渗入流分析、重点排口和开放渠道流量评估项目。
Badger Meter / Telog 产品星律方案集成与项目交付24GHz 脉冲多普勒雷达表面流速 + 液位 + 断面流量RS-485 / Modbus ASCIIIP68 / NEMA 6P 防护
代理集成口径清晰页面明确产品为 Badger Meter / Telog Raven-Eye 2，星律科技提供选型咨询、方案集成、现场部署和项目对接服务。
面向开放渠道测流适用于排水管网、明渠、箱涵、重点排口等开放渠道场景，通过非接触方式降低井下维护压力。
速度面积法计算流量设备测得水面表面流速，配合液位传感器和断面模型，按 Q = V × A 的逻辑计算瞬时流量。
适合管网评估项目可用于 CSO / SSO 监测、入渗入流分析、流域建模、计费核算和排水系统运行评估。
产品实拍

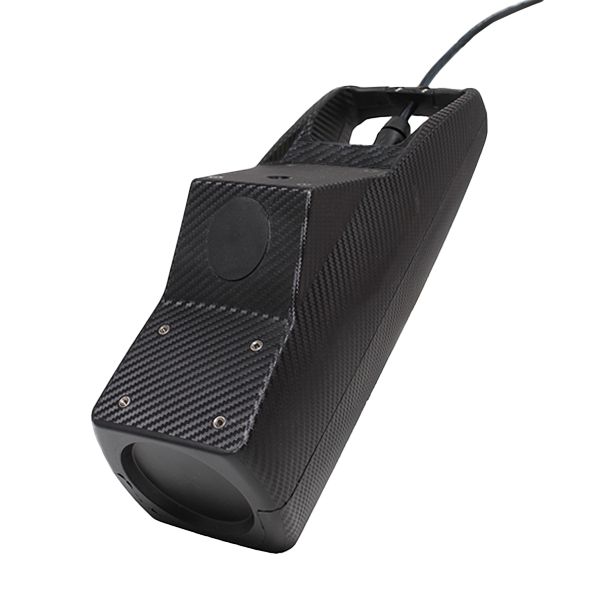

下图为 Telog Raven-Eye 2 产品外观图。星律科技在项目中可围绕该传感器配置 RTU、供电、通信和平台接入，形成面向排水管网与开放渠道的完整在线流量监测方案。

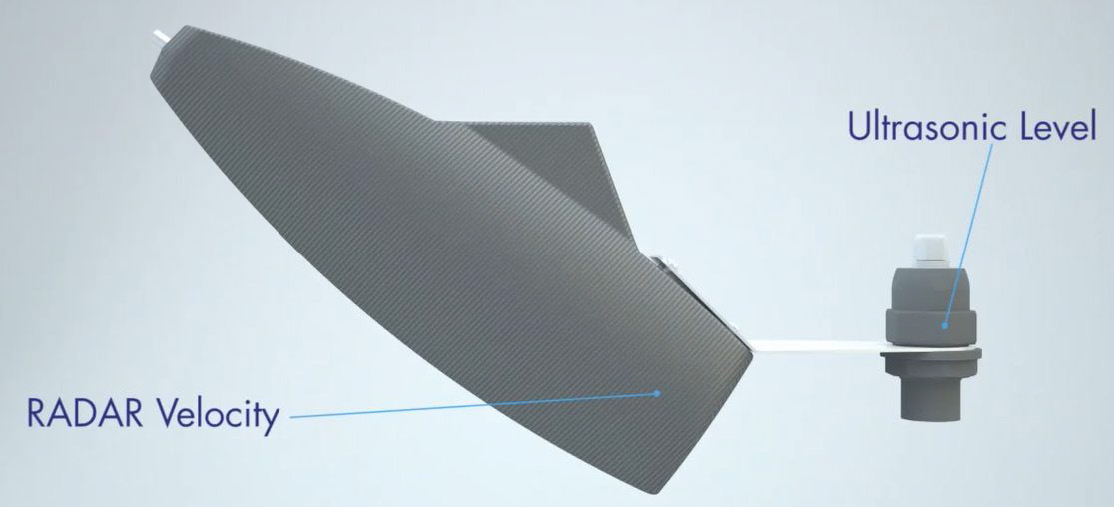

系统组成图示
Raven-Eye 2 的典型系统由雷达流速传感器、超声波液位传感器、安装支架、连接电缆和 Ru-35 RTU 组成。星律在项目中会把这些硬件与现场供电、通信网络和平台数据模型统一配置，避免传感器、RTU 与平台之间形成孤立点位。
集成说明：Raven-Eye 2 的价值不只在单个传感器本体，还在于“断面参数、液位、表面流速、平均流速换算、RTU 上传、平台展示”的完整链路。星律可在方案阶段完成点位适配和数据字段映射。
工作机制
Raven-Eye 2 安装在开放渠道或排水管渠水面上方，雷达波束对准水面中心区域，利用多普勒频移获取表面流速；配套液位传感器测得水深，再结合管道或渠道断面参数计算过流面积。
系统以速度面积法计算流量：流量 = 平均流速 × 过流断面面积。表面流速会通过算法换算为平均流速，液位和断面尺寸用于计算有效过水面积。需要注意的是，雷达测速模块不适用于满管淹没工况，项目前期应确认断面流态和安装条件。
星律集成价值：在实际项目中，星律可根据井室结构、管径、上游下游直管段、供电方式和通信条件，完成点位核查、支架设计、RTU 接入、平台展示和告警策略配置。
1雷达测表面流速24GHz 脉冲多普勒雷达对准水面中心区域，非接触获取水体表面流速。
2液位传感器测水深配套超声波液位传感器测得水面距离，并结合管径、安装偏移和断面信息换算水深。
3算法换算平均流速系统根据表面流速分布进行平均流速换算，减少现场经验系数带来的不确定性。
4速度面积法算流量将平均流速与过流断面面积相乘，形成瞬时流量、趋势数据和项目评估依据。
5接入采集终端通过 RS-485 / Modbus ASCII 与 Ru-35 RTU 等采集终端配合，进入星律项目平台或客户既有系统。

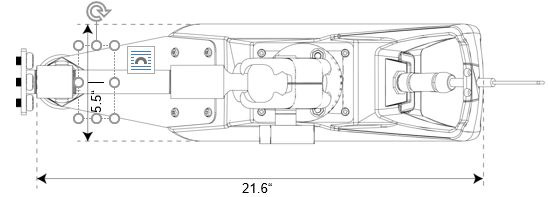

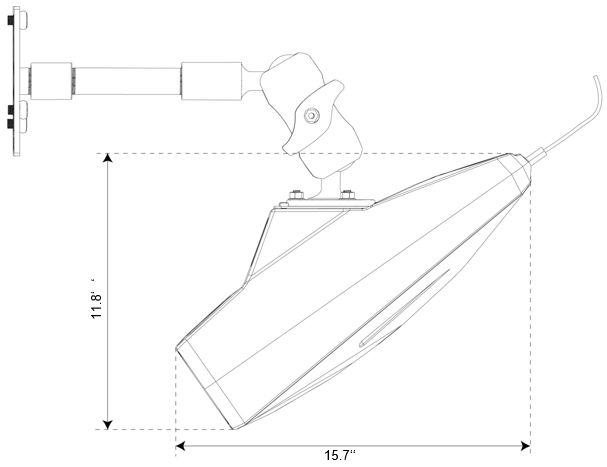

产品尺寸
183 × 140 × 422 mm
该尺寸为传感器本体尺寸，不含电缆、液位传感器和安装附件。项目安装时仍需结合井室空间、支架结构和目标水面距离复核。

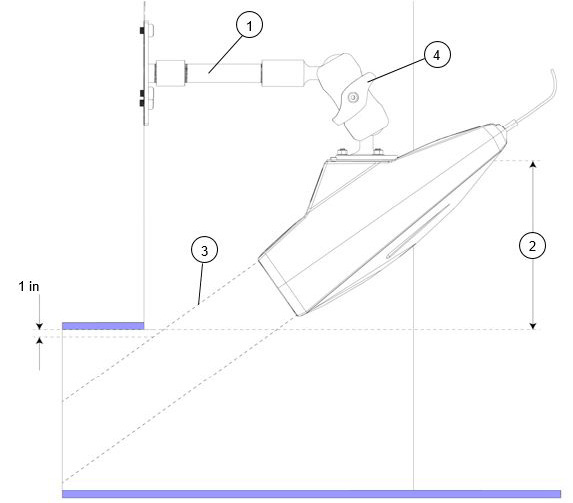

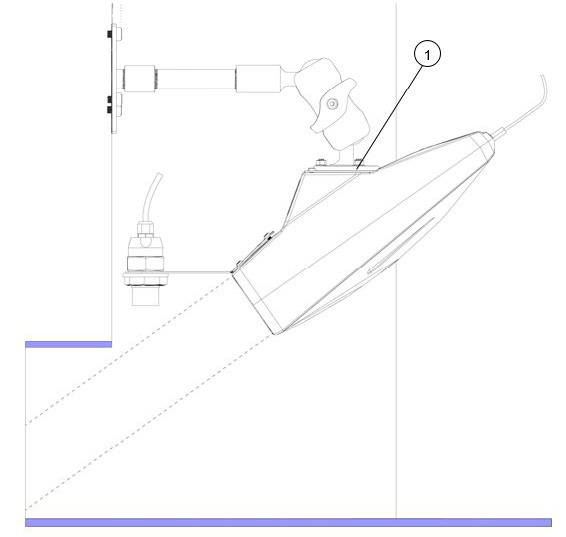

安装建议优先选择长直、流态平稳的渠道或管段，将传感器居中安装在目标水流上方；应避开跌水、弯头、挡板、汇入口和明显紊流区域。
安装选点图示

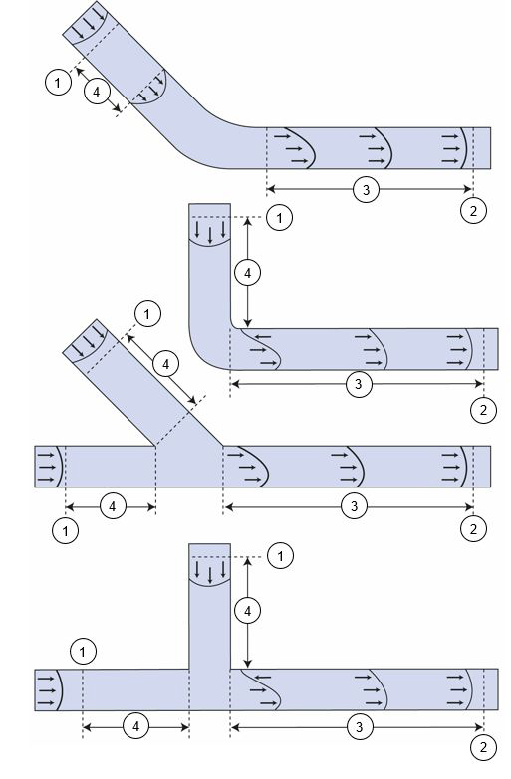

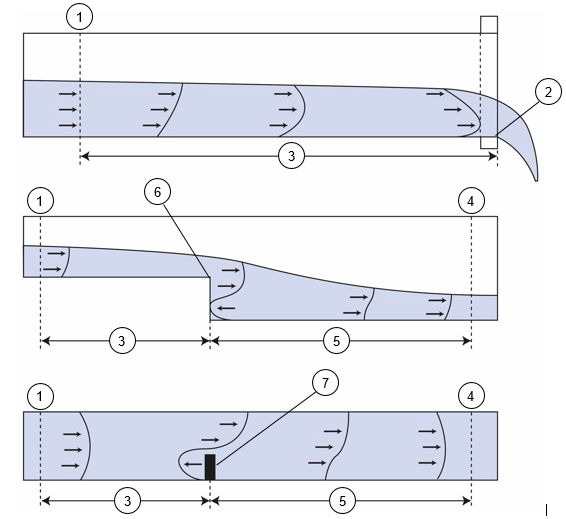

说明书对安装选点给出了明确图示：传感器应安装在流态相对稳定的位置；当断面附近存在跌水、挡板、弯头、汇入口或流向变化时，需要按上游或下游距离进行避让，减少紊流对速度剖面的影响。
主要功能
| 功能 | 说明 |
|---|---|
| 非接触表面流速测量 | 通过脉冲波多普勒雷达获取开放渠道水面表面流速，避免传感器长期浸泡在污水或泥沙环境中。 |
| 液位与断面流量计算 | 配套超声波液位传感器、渠道断面参数和速度面积法，形成实时流量计算结果。 |
| 双向流速识别 | 速度测量范围支持双向流速，适合存在回水、潮汐或运行状态变化的排水监测断面。 |
| RTU 与平台集成 | 可与 Ru-35 RTU 及项目通信链路配合，星律负责数据接入、平台展示、告警和项目交付配置。 |
产品特点
减少井下维护传感器安装在水面上方，不需要把流速探头长期放入污水，适合高湿、腐蚀和维护不便的井下环境。
防护等级高Raven-Eye 2 传感器本体具备 IP68 / NEMA 6P 防护等级，可适应短时淹没等复杂现场条件。
测流逻辑成熟采用表面流速、液位和断面面积组合的速度面积法，适合开放渠道连续流量监测。
安装要求明确优先布设在长直、流态平稳的渠道或管段，避开跌水、弯头、挡板和紊流明显区域。
项目集成友好星律可结合现场井室、断面、供电、通信和平台需求，提供选型、安装支架和数据接入方案。
边界条件透明雷达测速不适用于满管淹没状态，页面明确工况限制，便于项目前期选点和风险评估。

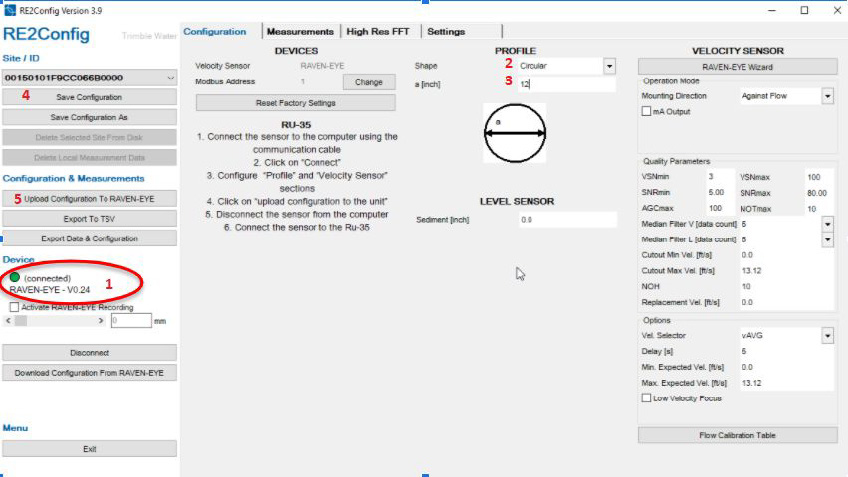

接线与调试

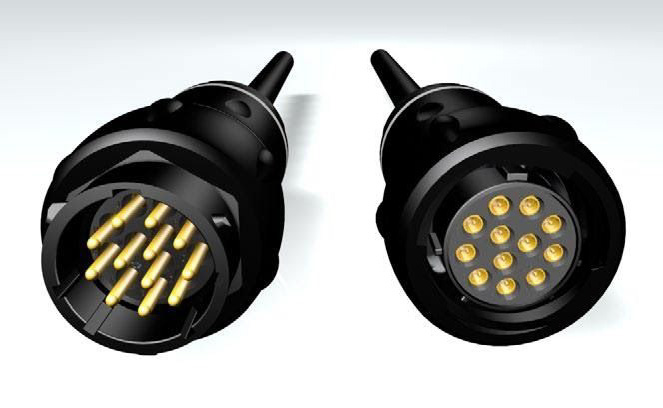

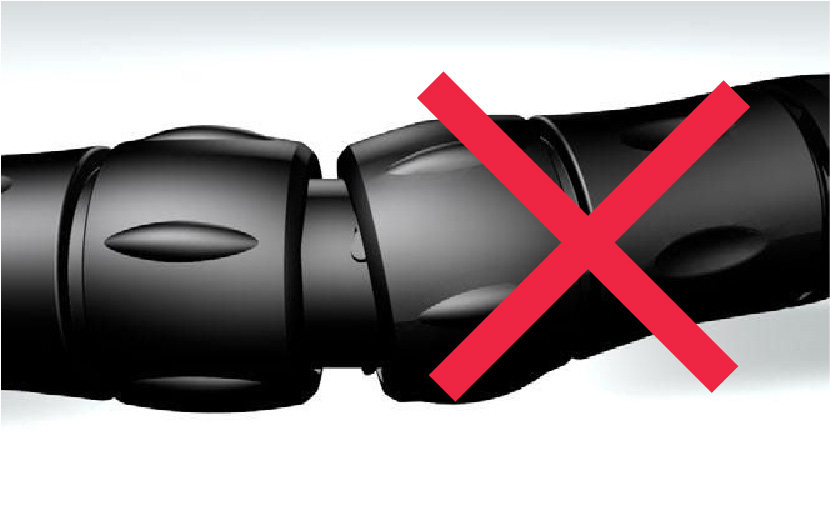

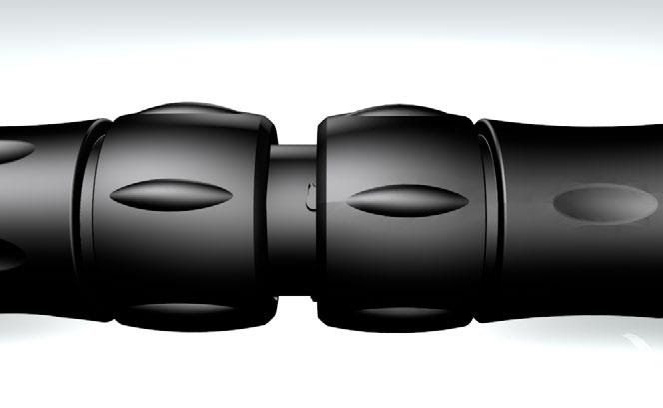

Raven-Eye 2 与 Ru-35 RTU 的连接需要关注接口干燥、线缆标识和插头对齐。说明书中将 Raven-Eye 2 侧与 Ru-35 RTU 侧通过不同颜色标识区分，现场接线时应避免带水插拔、错接或强行旋紧。
应用场景
排水管网流量监测适用于雨污水管渠、检查井、箱涵等开放流断面的流速、水位和流量连续监测。
CSO / SSO 监测用于合流制溢流、污水溢流和重点排口监测，辅助评估溢流频次和排放规模。
入渗入流分析结合降雨、水位和流量趋势，支撑排水系统入渗入流识别、管网评估和改造决策。
开放渠道计量用于明渠、排水渠和项目临时计量断面，支撑流域建模、运行评估和计费核算。
星律科技可结合客户现有智慧水务平台、排水运行管理系统或项目专用平台，完成数据上报、趋势分析、阈值告警和运维报表配置。
技术参数
| 产品与结构 | |
|---|---|
| 产品型号 | Telog Raven-Eye 2 Non-Contact Radar A/V Flow Meter |
| 品牌 / 系列 | Badger Meter / Telog Raven-Eye 2 |
| 星律服务角色 | 代理销售、方案集成、现场部署、RTU 与平台接入、项目交付支持 |
| 外形尺寸 | 183 mm H × 140 mm W × 422 mm L（不含电缆、液位传感器和安装附件） |
| 重量 | 3.85 kg（不含电缆、液位传感器和安装附件） |
| 外壳材料 | 聚氨酯（PU） |
| 防护等级 | IP68 / NEMA 6P |
| 流速测量 | |
| 测量方法 | 雷达，脉冲波多普勒（Pulsed Wave Doppler） |
| 流速范围 | ±0.26 ～ ±29.53 ft/s（约 ±0.08 ～ ±9.00 m/s，双向） |
| 雷达频率 | 24.075 ～ 24.175 GHz，EIRP 最大 < 100 mW |
| 流速精度 | ±0.5% ±0.06 ft/s（基于感知到的表面流速） |
| 波束角 | 10° |
| 安装角 | 35° |
| 液位与流量 | |
| 液位测量 | 配套 UT-35 超声波液位传感器，可通过安装附件连接到 Raven-Eye 2 本体 |
| 长量程液位范围 | 3.96 m / 13 ft |
| 液位精度 | 0.1% FS，温度补偿输出 |
| 流量计算方法 | 速度面积法，Q = V × A |
| 流量精度 | 均匀流且非满管淹没工况下，典型 ±5% 读数，最大 ±1% FS |
| 供电与通信 | |
| 供电方式 | 由 Ru-35 RTU 直接供电 |
| 功耗 | 0.5 W（主动测量期间） |
| 通信接口 | RS-485 |
| 通信协议 | Serial Modbus ASCII slave |
| 互连电缆 | PU 电缆，直径约 0.3 in；标准长度 33 ft，最大长度 984 ft |
| 环境与认证 | |
| 工作温度 | -20℃ ～ 50℃ |
| 存储温度 | -30℃ ～ 60℃ |
| 认证与指令 | CE Directives EMC、R&TTE；具体以 Badger Meter 官方资料和项目供货文件为准 |
| 安全边界 | 运行时人员应避免进入雷达发射面 20 cm 范围内；雷达测速不适用于满管淹没状态 |
常见问题
这是星律自研产品还是代理产品？
该页面按代理/集成商口径呈现：Telog Raven-Eye 2 为 Badger Meter / Telog 产品，星律科技提供选型咨询、方案集成、现场部署、数据接入和项目交付支持。
Raven-Eye 2 适合哪些流量监测场景？
适合开放渠道、排水管网、检查井、箱涵、CSO / SSO 监测、入渗入流分析、重点排口和流域建模等需要非接触式流速与流量数据的场景。
满管或淹没工况下还能测流速吗？
传感器本体具备高防护等级，可承受复杂现场环境；但雷达流速测量依赖水面反射，满管或雷达测速面被淹没时不适合作为有效测速工况。
安装点位应该如何选择？
建议选择长直、流态平稳的渠道或管段，传感器居中安装在目标水流上方。靠近跌水、弯头、挡板、汇入口或明显紊流区域时，需要重新评估安装距离和测量误差。
是否必须搭配 Ru-35 RTU？
说明书中的供电与通信配置为 Raven-Eye 2 由 Ru-35 RTU 直接供电，并通过 RS-485 / Modbus ASCII 通信。具体项目可由星律根据现场通信、电源和平台接口进行集成确认。
