产品简介

OTT RLS 500 雷达水位计是 OTT HydroMet 面向地表水水位监测的非接触式雷达传感器。星律科技以代理与系统集成商角色，为水文、水利、防汛和智慧水务项目提供产品选型、安装部署、数据采集和平台接入服务。

设备采用 77 … 81 GHz W 波段 FMCW 雷达技术，通过测量传感器到水面的距离并结合基准水位换算水位结果。非接触测量方式可减少水体污染物、漂浮物、泥沙和机械磨损带来的维护压力，适合河流、渠道、水库、湖泊、潮位和洪水监测等长期在线点位。

OTT HydroMet 原厂产品星律代理与项目集成77-81GHz FMCW 雷达0-30m 测量范围±2mm 精度SDI-12 / RS-485 / Modbus RTU

代理集成口径清晰页面明确 OTT RLS 500 为 OTT HydroMet 产品，星律负责方案集成、现场部署和平台接入。

水文场景适配面向河流、水库、湖泊、潮汐和洪水监测点位，适合长期连续水位采集。

低功耗远程部署测量工作电流小于 4mA，休眠小于 250uA，便于太阳能和远程站点配置。

标准接口接入支持 SDI-12、RS-485 和 Modbus RTU 变体，便于接入数据采集器与水务平台。

产品实拍

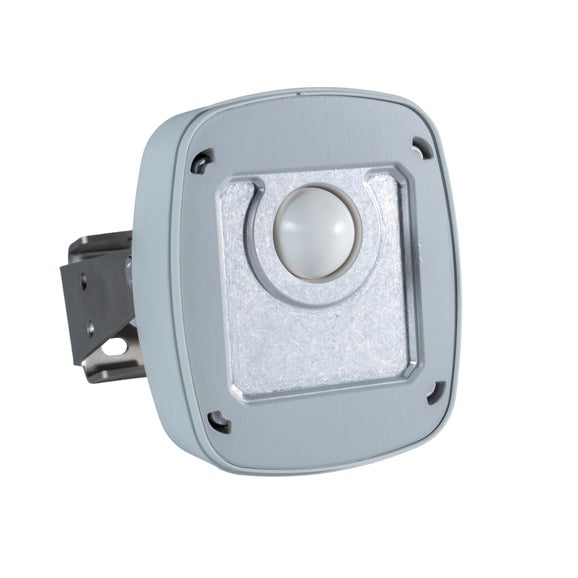

主图展示 OTT RLS 500 传感器外观。星律在项目中可围绕该传感器配置安装支架、数据采集器、供电通信和平台展示，形成完整水位在线监测方案。

OTT RLS 500 基于频率调制连续波（FMCW）雷达技术工作。传感器向水面发射 77 … 81 GHz 频段的调频连续波，接收水面反射回波后，通过发射信号与回波信号的频率差计算距离，再结合测站基准和测量模式输出水位或水面距离。

除水位值外，设备还可提供传感器内部相对湿度、传感器姿态和测量统计值等元数据，便于远程判断设备状态和维护需求。

图 2：典型安装方式。传感器固定在稳定结构上，发射面向下，雷达波束对准水面，避免桥梁横梁、井壁或金属构件进入测量区域。

图 3：雷达波束与照射区。说明书给出 8° 天线开角，距离 10m 时照射区直径约 1.40m，距离 30m 时约 4.20m；现场应预留更充足无遮挡空间。

安装提醒：测量区域内应尽量选择平稳水面，避开紊流、泡沫、浪涌、冰雪覆盖、桥墩扰动和大型金属反射面。桥梁会因荷载与温度产生位移，关键测点宜优先固定在更稳定的桥墩或独立支架上。

1雷达发射77-81GHz FMCW 雷达波束向下照射水面。

2接收回波传感器接收水面反射信号，识别有效回波。

3频差测距通过发射与回波频率差换算水面距离。

4基准换算结合测站基准、测量模式和参考值输出水位。

5远程接入通过采集器上传至水文或智慧水务平台。

137 × 134.5 × 90 mm

设备体积紧凑，重量约 0.75kg（不含悬挂件），可通过壳体支架或万向悬挂方式安装。项目中仍需预留支架、线缆弯曲半径和后期维护空间。

安装姿态设备应固定安装，发射天线朝下。配合墙装支架时可形成万向悬挂，便于在倾斜结构上调整传感器，使其与水面保持合适对准关系。

图 4：产品尺寸与安装预留。尺寸信息可用于支架设计、桥梁安装空间复核和监测站点位预留。

OTT RLS 500 可通过 SDI-12 或 RS-485 接入数据采集器。采用 RS-485 接口时，设备变体可配置为 SDI-12 或 Modbus RTU 通信协议；再由 RTU、遥测终端或网关将数据上传至水文平台、智慧水务平台或客户既有系统。

图 5：通信与平台接入。星律可按项目选择采集器、太阳能供电、4G 或专网传输，并完成数据字段、告警阈值和平台页面配置。

功能	说明
非接触水位测量	通过雷达波束测量传感器到水面的距离，不需要与水体直接接触。
水位与距离输出	支持按水位或水面距离模式输出，便于匹配不同测站基准和业务系统。
统计值处理	可输出平均值、最小值、最大值、中位数和标准差，便于平台分析水位稳定性。
状态元数据	提供内部湿度、传感器姿态等状态信息，辅助远程运维判断。
标准协议接入	支持 SDI-12 与 RS-485 接口，RS-485 变体可支持 Modbus RTU。
低功耗测站部署	适合太阳能或远程水文站点长期运行，降低巡检与供电压力。

80GHz 级雷达技术77-81GHz W 波段 FMCW 雷达，波束集中，适合高精度水位测量。

毫米级测量性能0-30m 范围内 ±2mm 精度，分辨率 1mm，适合精细化水文数据采集。

低功耗远程值守测量电流 <4mA，休眠 <250uA，适合偏远测站和太阳能供电方案。

水文安装友好支持桥梁、栈桥、支架、固定测站等安装方式，便于并入既有监测网络。

接口开放SDI-12、RS-485 与 Modbus RTU 适配能力便于与主流采集器和平台集成。

状态可远程判断传感器湿度、姿态和统计数据有助于优化巡检计划，减少无效到站维护。

河流与渠道水位用于中小河流、明渠、水闸和调蓄通道水位连续监测。

水库与湖泊监测用于水库、湖泊、蓄水池等站点的长期水位记录和调度支撑。

洪水与强降雨监测部署在防汛重点断面，为洪水过程、强降雨响应和预警研判提供连续数据。

潮位与地表水站适合潮汐、地表水水文站和需要非接触式测量的长期监测网络。

星律科技可将 OTT RLS 500 与雨量计、雷达流量计、视频监控、RTU 和智慧水务平台组合，形成雨情、水情、工情一体化的水文监测方案。

产品与测量性能
产品型号	OTT RLS 500 / OTT RLS 500 HF
星律服务角色	代理销售、方案集成、现场安装、采集终端接入、平台联调与项目交付支持
测量对象	地表水水位 / 水面距离，适用于水文测站和地表水监测
测量范围	0 … 30 m，测量传感器到水面的距离
分辨率	0.001 m / 0.1 cm / 1 mm
测量精度	0 … 30 m 范围内 ±2 mm
雷达天线开角	8°
雷达技术与采样
雷达技术	FMCW 雷达，W 波段
发射频率	77 … 81 GHz
采样频率	OTT RLS 500：2 Hz；OTT RLS 500 HF：2 Hz、4 Hz、8 Hz 可选
测量间隔	1 … 60 s，可按项目采集周期配置
测值处理	支持平均值、最小值、最大值、中位数、标准差等统计数据输出
通信与供电
供电范围	5.5 … 28.8 V DC，典型 12/24 V DC
电流消耗	测量工作 < 4 mA；休眠模式 < 250 μA
物理接口	SDI-12；RS-485 两线制
通信协议	SDI-12 v1.4；RS-485 变体支持 SDI-12 或 Modbus RTU
线缆与接口	7 芯 M9 Subminiature 连接器；RS-485 线缆长度最高可达 1000 m，SDI-12 点对点最高 200 m，取决于线径和现场条件
结构与环境
尺寸	137 × 134.5 × 90 mm
重量	约 0.75 kg，不含悬挂件
防护等级	IP67，最大 1 m 浸没、最长 7 天
工作温度	-40 … +70 °C
存储温度	-40 … +80 °C
主要材料	外壳 AlMgSi1 / ASA，前面板 TFM PTFE，悬挂件 1.4301（V2A）
