地埋式积水监测仪
地埋式积水监测仪用于城市道路、下穿通道、桥隧涵洞和低洼区域，实时感知积水深度并通过物联网通信上报，支持内涝预警和现场联动。
支持方案咨询、参数索取、项目对接
产品简介

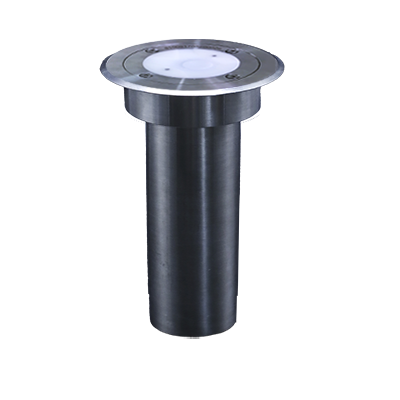

地埋式积水监测仪面向城市道路、下穿通道、桥隧涵洞、停车场入口和低洼易涝区域，实时监测路面积水深度，并通过物联网通信将现场数据上传至平台，帮助管理单位及时发现积水风险、提升汛期巡查和应急处置效率。
设备采用地埋式传感器与通信网关协同部署，适合长期安装在道路或低洼点位。系统可根据水位变化触发告警策略，并联动 LED 情报板、摄像头或管理平台，为智慧交通和城市内涝治理提供连续、可追溯的数据基础。
地埋式安装IP68 防护LoRa 现场通信4G / NB-IoT 上报LED 预警联动
实时感知道路积水持续监测水位变化，减少人工巡查盲区。
适合低洼点部署适用于下穿通道、桥隧涵洞、停车场入口等重点位置。
远程数据上报通过网关接入平台，便于集中查看、统计和告警。
现场预警联动可联动 LED 情报板、声光和短信告警，辅助交通管控。
工作机制
地埋式积水监测仪通过安装在路面或低洼点位的积水传感器感知水位深度，现场数据经 LoRa 传输至通信网关，再由网关通过 4G、NB-IoT 或 GPRS 等方式上传至服务器。平台侧可对积水深度、设备状态和告警信息进行展示、统计和联动管理。
当积水深度达到预设阈值时，系统可触发短信、声光、LED 情报板或平台告警，帮助运维人员快速判断积水位置、变化趋势和现场处置优先级。
1现场感知采集低洼点积水深度和设备状态。
2本地传输传感器通过 LoRa 接入通信网关。
3远程上报网关通过 4G / NB-IoT 等方式上云。
4平台分析形成水位曲线、告警记录和统计报表。
5预警联动联动 LED、短信、声光和应急处置流程。
产品尺寸

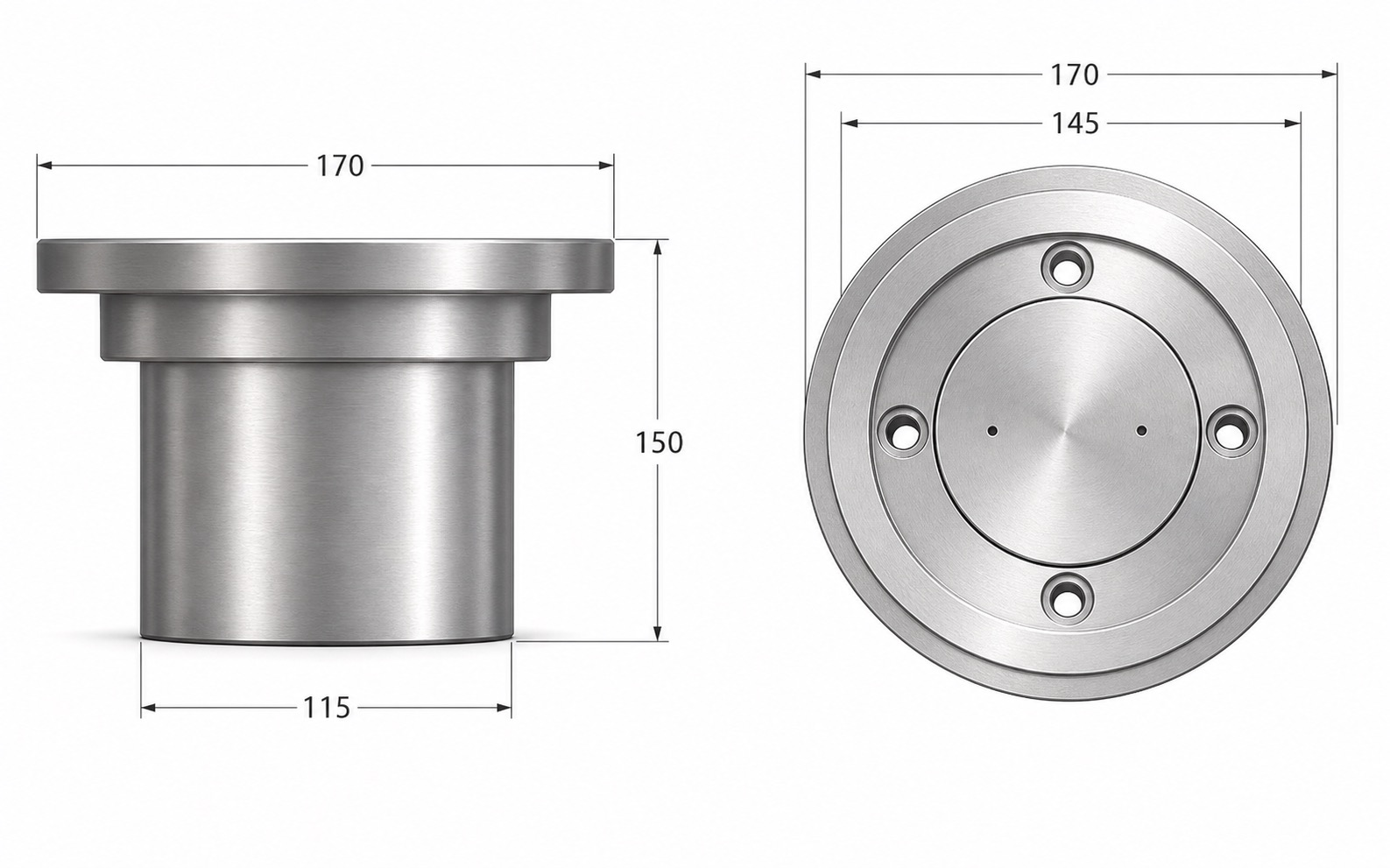

传感器：法兰外径 170mm，主体外径 115mm，高度 150mm
传感器采用地埋式安装结构，顶部法兰可覆盖安装孔边缘，埋设主体直径约 115mm。现场可结合图纸预留安装空间，并在低洼点略高位置完成开孔、预埋与封装，兼顾稳固性和后续维护便利性。

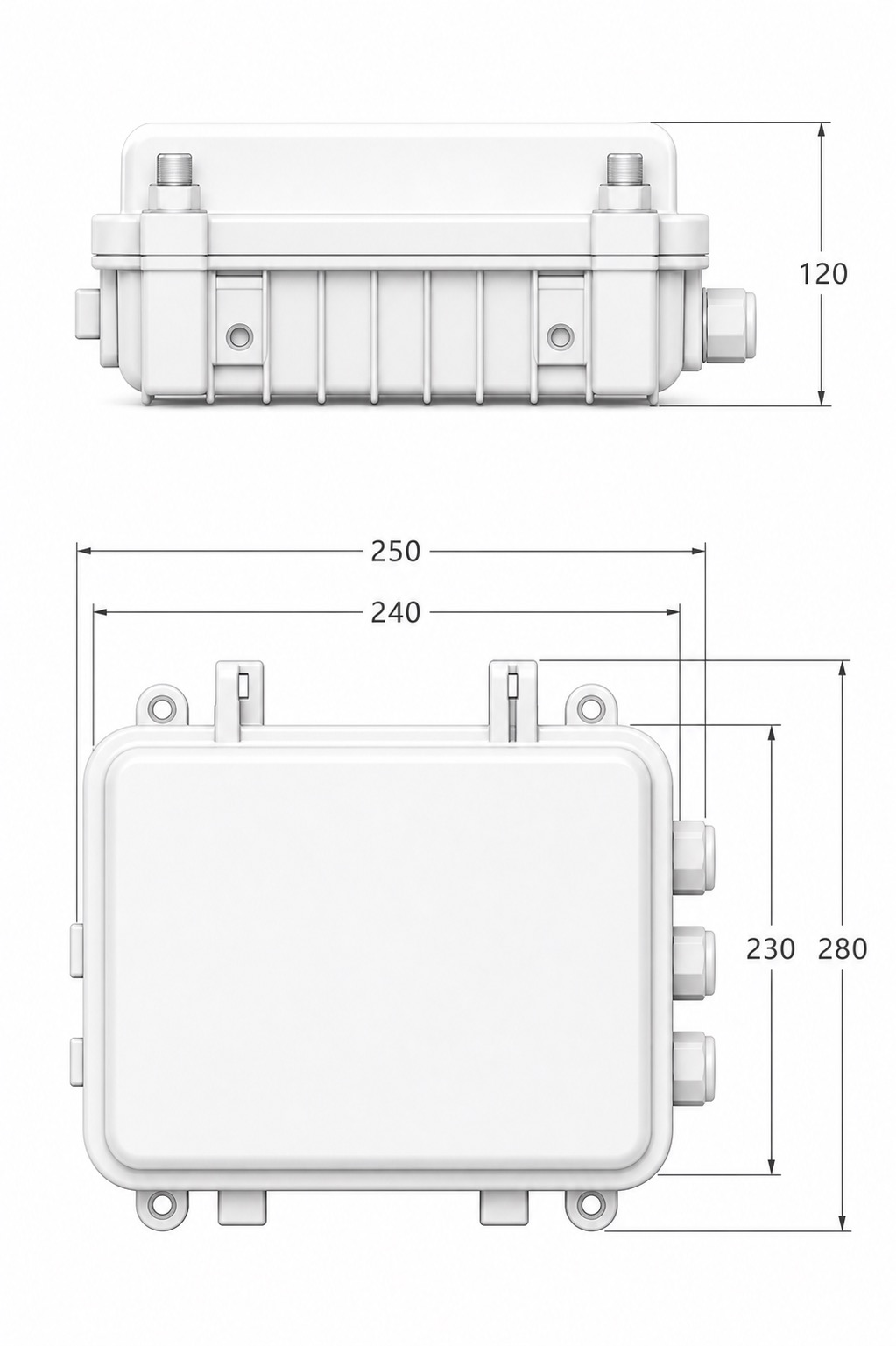

网关：箱体外廓约 250 × 280 × 120mm
通信网关建议安装在距离传感器半径 100 米内、便于供电和维护的位置。箱体四角预留安装耳位，侧边接口便于接入供电与通信线路，可接收传感器 LoRa 数据并通过 4G、NB-IoT 或 GPRS 上传至平台。
图 2：产品结构与安装形态。以下两张图分别展示地埋式积水监测仪传感器与通信网关的结构尺寸，便于施工前确认开孔、预埋和箱体安装空间。
主要功能
| 功能 | 说明 |
|---|---|
| 积水探测 | 实时监测路面积水深度，水位量程 2 米，适合低洼道路和下穿空间积水预警。 |
| 数据存储 | 可保存 50 万条数据记录，掉电数据不丢失，便于后续追溯和统计分析。 |
| LED 联动 | 可控制现场 LED 情报板显示预警信息，辅助道路通行提醒和现场管控。 |
| 图像抓拍 | 可联动现场摄像机拍照上报，为积水事件研判提供现场图像辅助。 |
| 蓝牙通信 | 内置蓝牙通信能力，可用于现场调试、参数设置和维护检查。 |
| 远程管控 | 支持远程参数设置、数据报送和远程升级，减少现场维护频次。 |
产品特点
安装简便304 不锈钢外壳坚固耐用，传感器地埋式安装，适合道路低洼点长期部署。
智能采集内置过滤算法，可按现场状态控制采集频度，提高水位数据稳定性。
灵活组网支持 LoRa、4G、NB-IoT、GPRS 等通信链路，便于接入不同项目平台。
长时间待机传感器内置大容量锂电池，默认规则下可连续工作 3-5 年。
远程管控支持远程参数设置、数据提取和远程升级，方便多点位集中运维。
预警联动可联动摄像头、LED 情报板和告警通知，提升现场响应效率。
高防护设计传感器 IP68、网关 IP67，适配潮湿、雨水浸泡和户外复杂环境。
平台化管理可形成水位曲线、告警记录和运行报表，服务智慧交通和内涝治理。
技术参数
| 基本参数 | |
|---|---|
| 水位量程 | 2 米 |
| 分辨率 | 1 毫米 |
| 测量精度 | 1 厘米 |
| 接口参数 | |
| 电源 | 传感器：DC3.6V / 39Ah 锂电池；网关：DC3.3-5V |
| 工作电流 | ≤1mA |
| 串行接口 | 1 组 RS232 接口；1 组 RS485 接口 |
| 模拟接口 | 1 组 12 位 AD，支持 4-20mA 电流信号和 0-5V 电压信号 |
| LoRa 接口 | 内置 LoRa 通信模块 |
| 蓝牙接口 | 内置蓝牙通信模块 |
| LED 接口 | 内置 LED 控制模块 |
| USIM 卡接口 | 自弹式 Micro SIM 卡座，支持 1.8V / 3V USIM 卡 |
| 4G 无线参数 | |
| 标准及频段 | 支持 FDD-LTE、TDD-LTE、GPRS / EDGE |
| 理论带宽 | FDD-LTE：下行 150Mbps、上行 50Mbps；TDD-LTE：下行 61Mbps、上行 18Mbps；GPRS：171.2kbps / 384kbps |
| 发射功率 | ≤24dBm |
| 接收灵敏度 | ≤-109dBm |
| 物理参数 | |
| 防护等级 | 传感器：不锈钢，IP68；网关：铝合金，IP67 |
| 外形尺寸 | 传感器：法兰外径 170mm、主体外径 115mm、安装高度 150mm；网关：箱体外廓约 250 × 280 × 120mm |
| 重量 | 传感器：约 2000g；网关：约 1500g |
| 环境参数 | |
| 工作温度 | -25℃～+60℃ |
| 储存温度 | -35℃～+70℃ |
| 相对湿度 | 95%RH，无凝结 |
常见问题
设备主要用来做什么？
设备主要用于城市重点低洼路段、下立交桥、桥隧涵洞等位置的内涝积水水位监测和预警，为管理单位提供现场水位数据。
设备如何上报数据？
传感器和通信网关之间采用 LoRa 通信，通信网关通过 4G 或 NB-IoT 将数据上报服务器，也可结合项目平台进行数据展示和告警管理。
设备多久上报一次数据？
默认分为无积水和有积水两种状态：无积水时可间隔 5 分钟采集并按 1 小时上报；有积水时可间隔 5 分钟采集并上报。用户可根据项目需要调整采集和发送间隔。
现场如何实现预警联动？
设备可根据配置的预警水位阈值触发声光和短信报警，水位超过阈值时可联动 RS485 控制 LED 情报板显示预警信息。
设备待机时长如何？是否需要更换电池？
传感器内置 39000mAh 锂电池，在默认规则下可连续工作 3-5 年后更换电池；通信网关可通过市电或太阳能板连续供电。
测量精度如何？
传感器内置智能采集过滤算法，水位测量精度可达到 1 厘米，适合道路积水和低洼区域水位变化监测。
水体浑浊会影响测量吗？
水体浑浊通常不影响水位测量精度，设备更关注传感器安装位置、水位变化和现场固定状态。
传感器被泥沙覆盖会影响测量吗？
淤泥厚度低于 5mm 时一般不影响测量精度。建议结合现场道路和排水条件定期巡检，避免长期被厚泥沙或杂物覆盖。
设备安装有哪些注意事项？
传感器宜安装在低洼点略高位置，离开排水沟 20cm 以上，尽量避开机动车道，以降低碾压、淤积和维护不便带来的影响。
设备如何安装？
现场可使用水磨钻开直径约 150mm、深约 150mm 的安装孔，将传感器埋入后用水泥填实；通信网关建议安装在距离传感器半径 100 米内的位置。
- 产品特点： 安装简便、精度高
- 防护等级： IP68
- 键盘类型：
- 型号： SF-TS-W39
