Name: KDA楔形多普勒流量计
Brand: 星律科技

排水管网 / KDA 楔形多普勒传感器 / 在线流量监测

产品简介

KDA 楔形多普勒流量计面向城市排水管网、雨污水井、渠道、箱涵和污水处理相关断面，通过多普勒原理测量流速，带压力测量单元的组合版本可同步测量液位，并结合断面参数计算瞬时流量和累计流量。

该类传感器适用于轻度至重度污染介质，可用于半满和满管、渠道、水槽等工况。星律科技可围绕传感器选型、井下安装、采集终端接入、平台展示和告警策略配置，形成排水管网流量在线监测方案。

多普勒流速测量压阻式压力液位半满 / 满管 / 渠道IP68可选 ATEX 防爆版本排水管网在线监测

面向污染介质适合污水、雨污混流和含悬浮物介质的流速监测。

组合测量能力可按项目选择流速传感器或带压力液位的组合传感器。

井下长期部署IP68 防护和水下安装结构适合排水管网复杂环境。

平台化集成可接入采集终端和星律平台，支撑趋势、报表和告警。

产品实拍

本次页面主图替换为 KDA 楔形传感器防爆版本外观图，图中可见楔形传感器本体、固定底板、出线结构和 Ex 标识。页面正文同步补充结构、尺寸、安装和接线说明，便于客户理解井下部署条件。

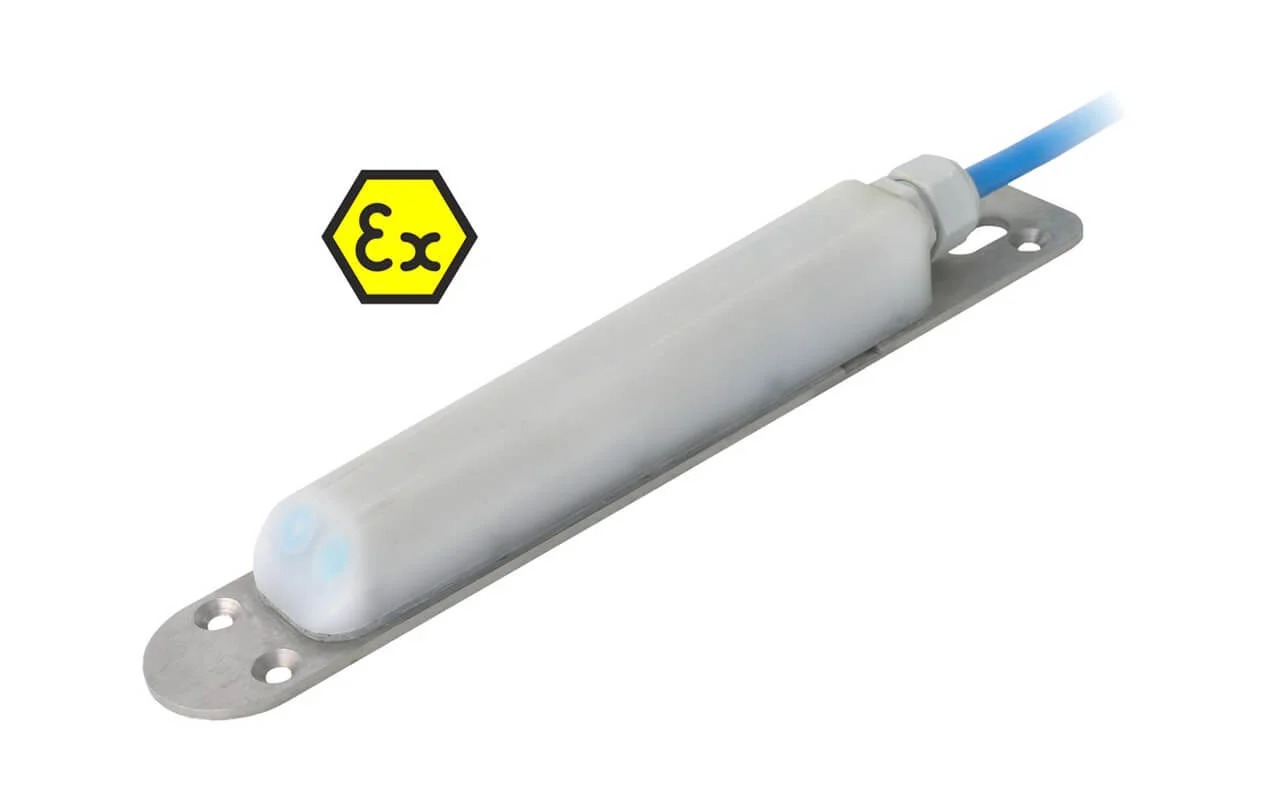

KDA楔形多普勒流量计防爆型产品图 — **图 1：KDA 楔形多普勒流量计产品图。**楔形结构适合安装在渠道底部或管道底部，通过水体中的悬浮颗粒回波获取流速信息。

传感器结构

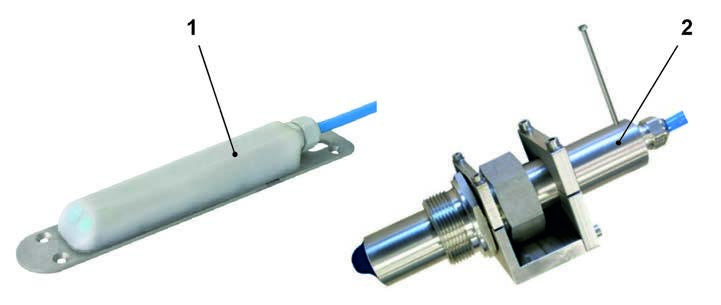

KDA 系列包含楔形传感器和管道传感器两类结构。楔形传感器用于渠道底部或管道底部安装，管道传感器适合通过管嘴、螺纹连接和固定件安装到管壁。实际选型应根据断面形式、水位范围、是否需要压力液位、安装空间和检修方式确定。

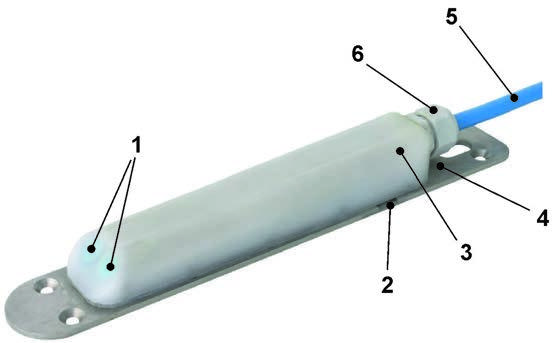

KDA楔形多普勒传感器结构说明图，标注流速传感器、液位传感器、底板、线缆接头和传感器线缆 — **楔形结构：**图示标注了流速换能器、可选压力液位单元、传感器本体、安装底板、线缆接头和传感器线缆。

工作机制

流速测量基于多普勒原理：传感器向水体发射超声波，污水或雨污混流水体中的悬浮颗粒、气泡等反射回波并产生频率偏移，设备据此换算流速。带压力测量单元的组合传感器通过压阻式压力测量获取液位，并用温度测量补偿声速影响。

在排水管网项目中，流速、液位和断面参数可共同用于速度面积法流量计算。平台侧可进一步形成实时流量、累计流量、历史曲线、阈值告警和运行报表。

计算链路：多普勒回波频移换算流速，压力单元测得液位，断面模型计算过水面积，最终按 Q = v × A 形成瞬时流量并累计统计。

1井下传感采集流速、温度和可选压力液位数据。

2断面建模结合管径、渠道宽度、安装偏移和液位确定过水面积。

3流量换算按速度面积法计算瞬时流量和累计流量。

4数据上报通过采集终端接入项目平台或客户既有系统。

5运维分析形成趋势曲线、统计报表和异常告警。

产品尺寸

265 × 40 × 30 mm

楔形传感器总长约 265 mm，图纸中给出了固定孔、底板、传感器高度和线缆接头等尺寸。实际安装时还需结合支架、线缆弯曲半径、井室空间和维护通道复核。

安装形态楔形传感器通常固定在渠道底部或管道底部，并保持与水流方向一致；带压力单元版本应避免被开槽或密封材料覆盖。

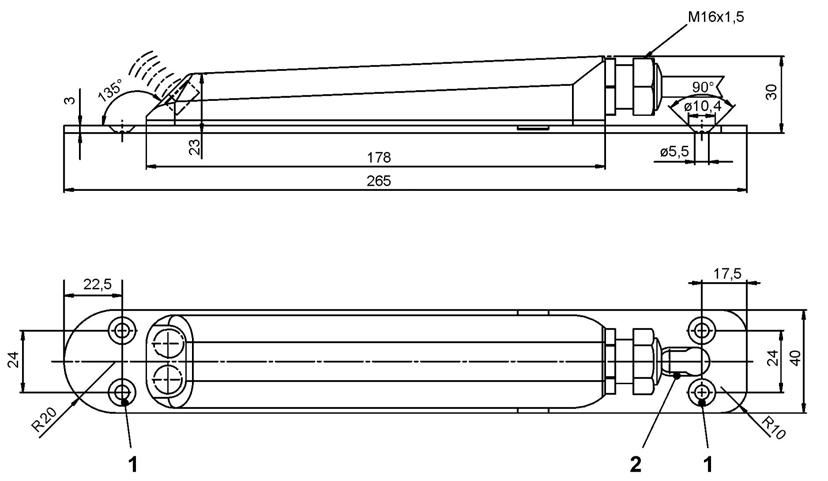

KDA楔形多普勒传感器尺寸图，展示265毫米总长、40毫米宽度和30毫米高度 — **图 2：KDA 楔形传感器尺寸图。**尺寸图可用于安装支架、渠道底部固定孔位和井下空间复核。

安装要点

传感器安装质量直接决定测量稳定性。资料中明确要求选择水力条件较好的测量断面，避免沉积、坡度突变、跌水、弯头和强紊流区域；半满管通常应避免超过 80% 充满度，直管段宜预留上游至少 5 倍管径、下游至少 2 倍管径，复杂扰动场景需增加整流距离。

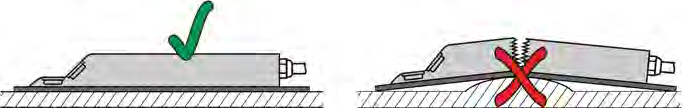

KDA楔形多普勒传感器平整底面安装示意图 — **平整底面：**楔形传感器应固定在平整表面，避免底板受力变形或传感器壳体开裂。

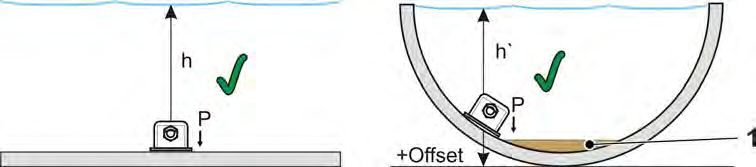

KDA带压力测量单元传感器安装位置示意图 — **压力单元：**带压力液位版本不应沉入开槽或被密封材料覆盖；存在淤泥风险时可偏心安装或抬高安装。

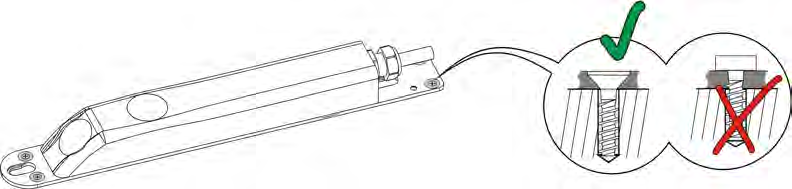

KDA楔形多普勒传感器流向对准和沉头螺钉固定示意图 — **图 3：流向对准与固定。**楔形传感器通常安装在渠道底部中心，斜面朝向来流方向；固定件应使用沉头形式，避免突出部件造成挂污和测量干扰。

接线与维护

KDA 传感器可按是否带压力测量单元区分线缆结构。带压力测量单元的版本线缆内含空气补偿管，不应弯折、密封或用不匹配的接线盒延长；超过 30 m 的压力测量版本应配置压力补偿元件。

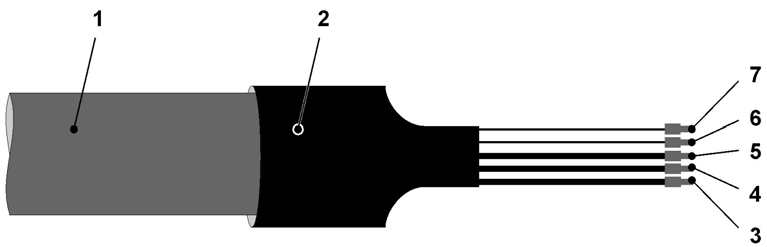

KDA无压力测量单元传感器线缆接线图 — **标准线缆：**无压力测量版本包含供电线、通信线和屏蔽线，现场延长需关注接触电阻和屏蔽处理。

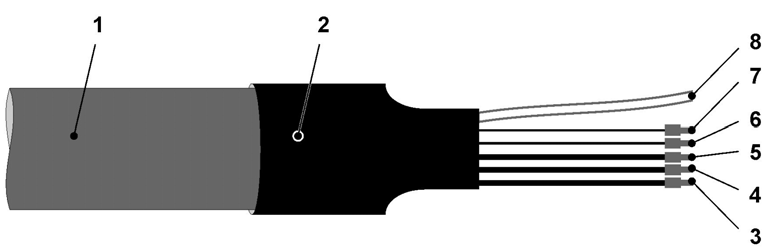

KDA带压力测量单元传感器线缆接线图 — **压力线缆：**带压力测量版本增加空气补偿管，需保持通气和干燥，避免液位测量误差。

维护建议：根据水质和淤积情况定期检查传感器表面、固定件、线缆和压力补偿元件。清洗时不应使用钢丝刷、刮刀或高压清洗机，带压力测量单元的部位尤其不能用水射流直接冲洗。

主要功能

功能	说明
流速在线监测	基于多普勒原理获取污染介质中的水流速度，适合排水管网含悬浮物水体。
液位同步测量	带压力单元的楔形组合传感器可同步测量液位，为断面流量计算提供水深数据。
双向流速识别	支持 -600 cm/s 到 +600 cm/s 的双向流速测量，便于识别回水、倒灌或流向变化。
温度补偿	通过温度测量补偿声速影响，提高多普勒流速计算稳定性。
防护与防爆选配	传感器防护等级 IP68，可选 ATEX Zone 1 防爆版本，适配排水井室等高风险环境。
平台集成	可接入监测主机和平台，形成实时数据、历史曲线、统计报表和异常告警。

产品特点

适合排水介质污水和雨污混流水体通常含悬浮颗粒，有利于多普勒回波测速。

结构紧凑楔形传感器体积小，便于在检查井、管底和渠道底部安装。

参数边界清晰流速、液位、温度、压力、防护和线缆参数均来自说明书资料，便于项目选型。

安装说明完整页面补充平整安装、压力单元保护、沉头固定、流向对准和线缆补偿等施工要点。

可选防爆版本有 Ex 标识和对应铭牌版本时，可用于 Zone 1 相关防爆场景。

适合平台化交付可与星律监测终端、通信链路和智慧水务平台组合，形成工程化交付方案。

技术参数

测量与结构
测量对象	流速；带压力测量单元的楔形组合传感器可同步测量液位
适用介质	轻度至重度污染介质，适用于半满和满管、渠道、明渠、水槽等类似断面
测量原理	流速：多普勒；液位：压阻式压力测量
测量频率	楔形传感器 1 MHz；管道传感器 750 kHz
结构形式	楔形传感器用于渠道底部安装；管道传感器可通过管嘴、传感器螺纹连接和固定件安装
流速、温度与液位
流速量程	-600 cm/s ～ +600 cm/s
流速测量不确定度	满量程终值的 ±1%
零点漂移	稳定零点
声束角	±5°
温度测量范围	-20℃ ～ +50℃，误差 ±0.5 K
压力液位量程	0.005 m ～ 5 m
压力液位零点漂移	最大为终值的 0.75%（0℃ ～ 50℃）
压力液位测量不确定度	静止介质下，在 0.005 m ～ 3.5 m 范围内为终值的 ±0.5%
环境、防护与线缆
防护等级	IP68
可选防爆认证	ATEX：IBExU 07 ATEX 1082 Edition 1，II 2G Ex ib IIB T4 Gb；以项目供货铭牌和证书为准
工作温度	-40℃ ～ +50℃，可用于 Ex Zone 1 的对应版本
存储温度	-40℃ ～ +70℃
工作压力	最大 4 bar；带压力测量单元的组合传感器最大 1 bar
线缆长度	10/15/20/30/40/50/60/70/80/90/100 m 预制，扩展需按项目确认；带压力单元且长度超过 30 m 时需配置压力补偿元件
线缆类型	无压力测量：LiYC11Y 2x1.5 + 1x2x0.34；带压力测量：LiYC11Y 2x1.5 + 1x2x0.34 + PA1.5/2.5
外径	无压力测量 8.4 mm ±0.25 mm；带压力测量 9.75 mm ±0.25 mm
接触介质材料
楔形传感器主体	PVDF
底板 / 管道传感器外壳	不锈钢 1.4571 / AISI 316 Ti
电缆护套、线缆接头和管道传感器头部	聚氨酯
压力测量单元版本	压力测量单元为不锈钢 1.4404 / AISI 316L，密封圈为 Viton Shore A
