非接触式雷达流量计

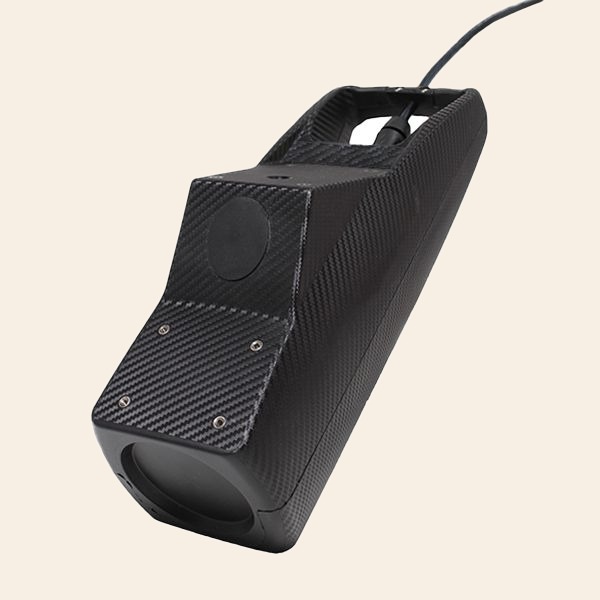

下图为非接触式雷达流量计产品外观图。项目中可围绕该传感器配置 RTU、供电、通信和平台接入，形成面向排水管网与开放渠道的完整在线流量监测方案。

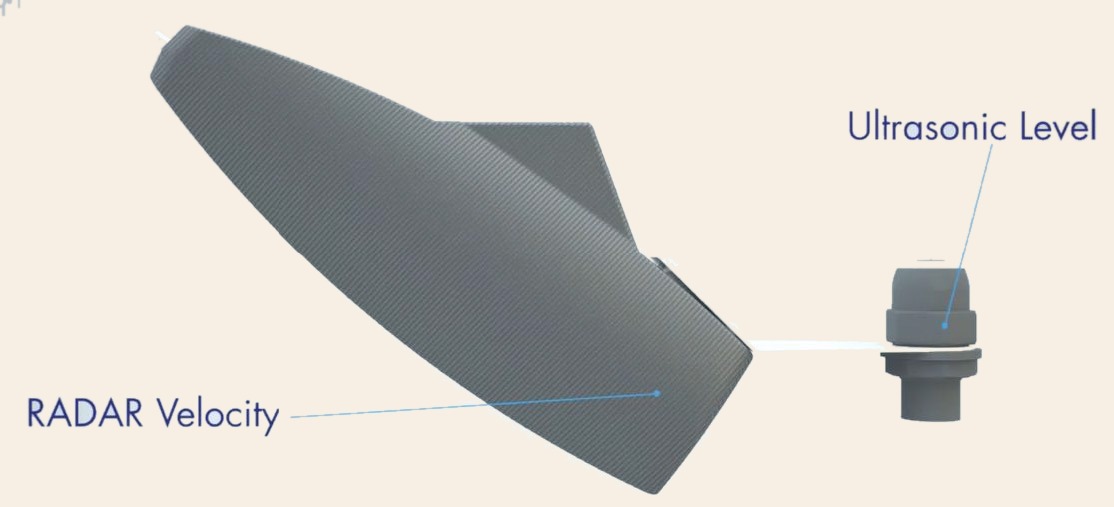

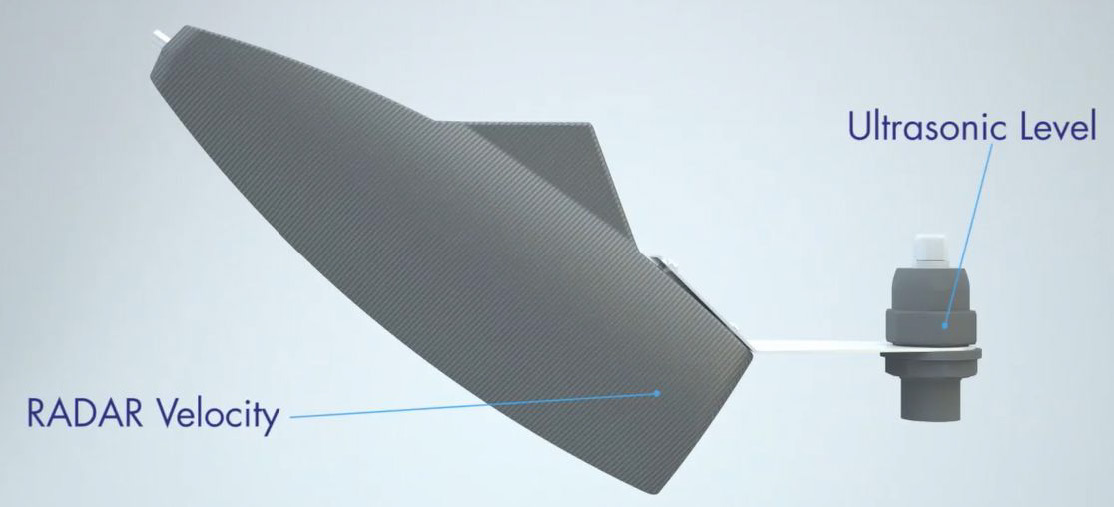

典型系统由雷达流速传感器、液位传感器、安装支架、连接电缆和采集终端组成。项目中会把这些硬件与现场供电、通信网络和平台数据模型统一配置，避免传感器、采集终端与平台之间形成孤立点位。

系统价值不只在单个传感器本体，还在于“断面参数、液位、表面流速、平均流速换算、终端上传、平台展示”的完整链路。方案阶段应完成点位适配和数据字段映射。

设备安装在开放渠道或排水管渠水面上方，雷达波束对准水面中心区域，利用多普勒频移获取表面流速；配套液位传感器测得水深，再结合管道或渠道断面参数计算过流面积。

系统以速度面积法计算流量：流量 = 平均流速 × 过流断面面积。表面流速会通过算法换算为平均流速，液位和断面尺寸用于计算有效过水面积。需要注意的是，雷达测速模块不适用于满管淹没工况，项目前期应确认断面流态和安装条件。

项目集成价值：在实际项目中，可根据井室结构、管径、上游下游直管段、供电方式和通信条件，完成点位核查、支架设计、RTU 接入、平台展示和告警策略配置。

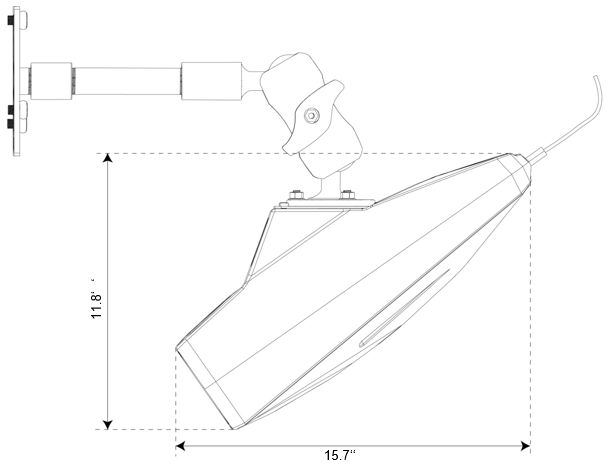

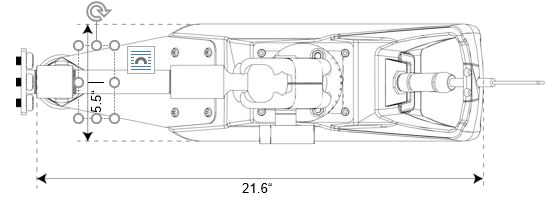

该尺寸为传感器本体尺寸，不含电缆、液位传感器和安装附件。项目安装时仍需结合井室空间、支架结构和目标水面距离复核。

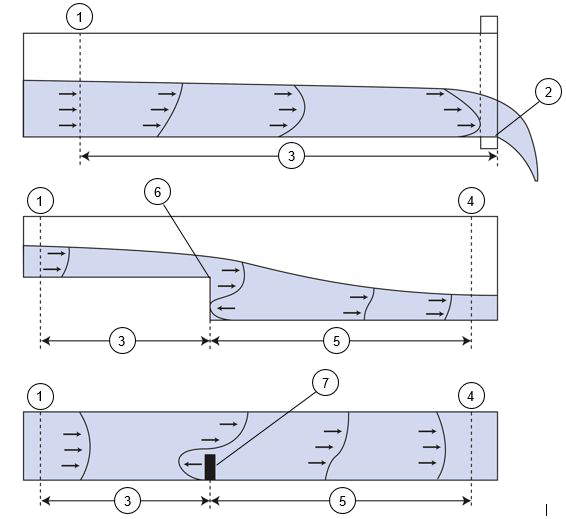

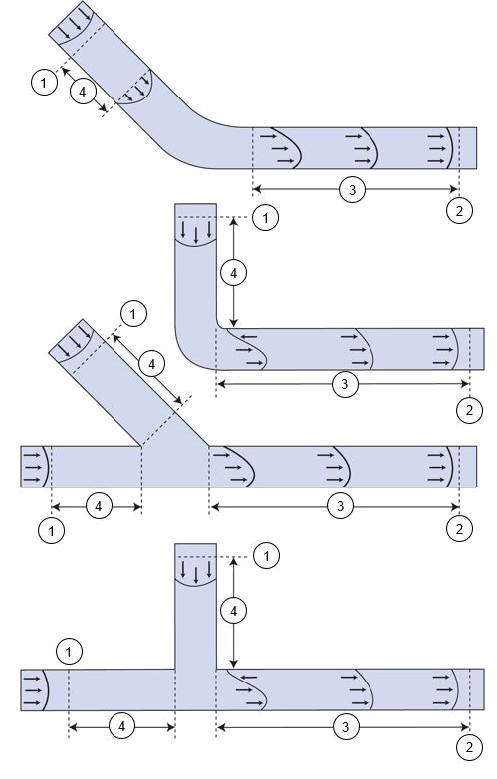

说明书对安装选点给出了明确图示：传感器应安装在流态相对稳定的位置；当断面附近存在跌水、挡板、弯头、汇入口或流向变化时，需要按上游或下游距离进行避让，减少紊流对速度剖面的影响。
