超声波多普勒ADCP剖面流量计

本次页面主图替换为超声波多普勒ADCP剖面流量计外观图，图中可见楔形传感器本体、固定底板、出线结构和 Ex 标识。页面正文同步补充结构、尺寸、安装和接线说明，便于客户理解井下部署条件。

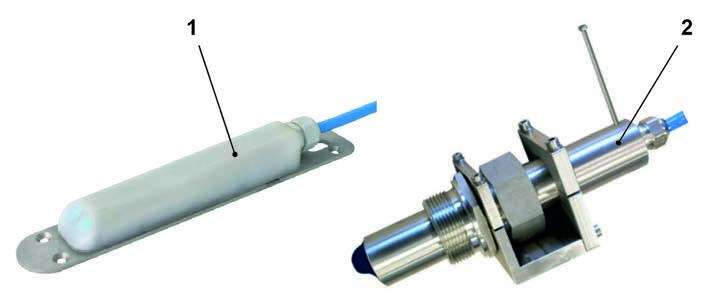

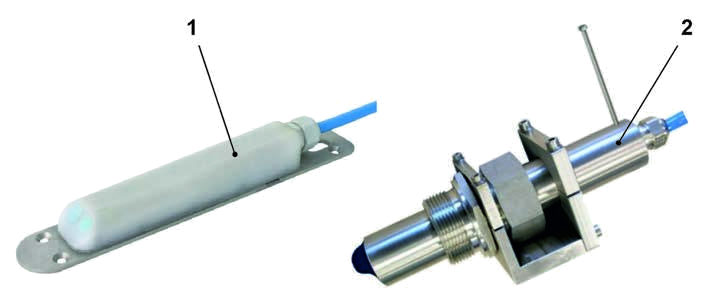

KDA 系列包含楔形传感器和管道传感器两类结构。楔形传感器用于渠道底部或管道底部安装，管道传感器适合通过管嘴、螺纹连接和固定件安装到管壁。实际选型应根据断面形式、水位范围、是否需要压力液位、安装空间和检修方式确定。

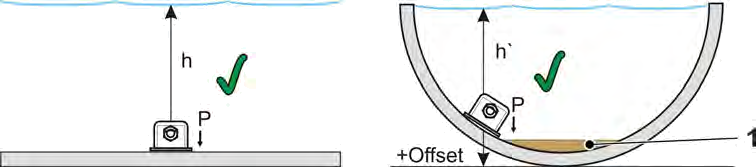

流速测量基于多普勒原理：传感器向水体发射超声波，污水或雨污混流水体中的悬浮颗粒、气泡等反射回波并产生频率偏移，设备据此换算流速。带压力测量单元的组合传感器通过压阻式压力测量获取液位，并用温度测量补偿声速影响。

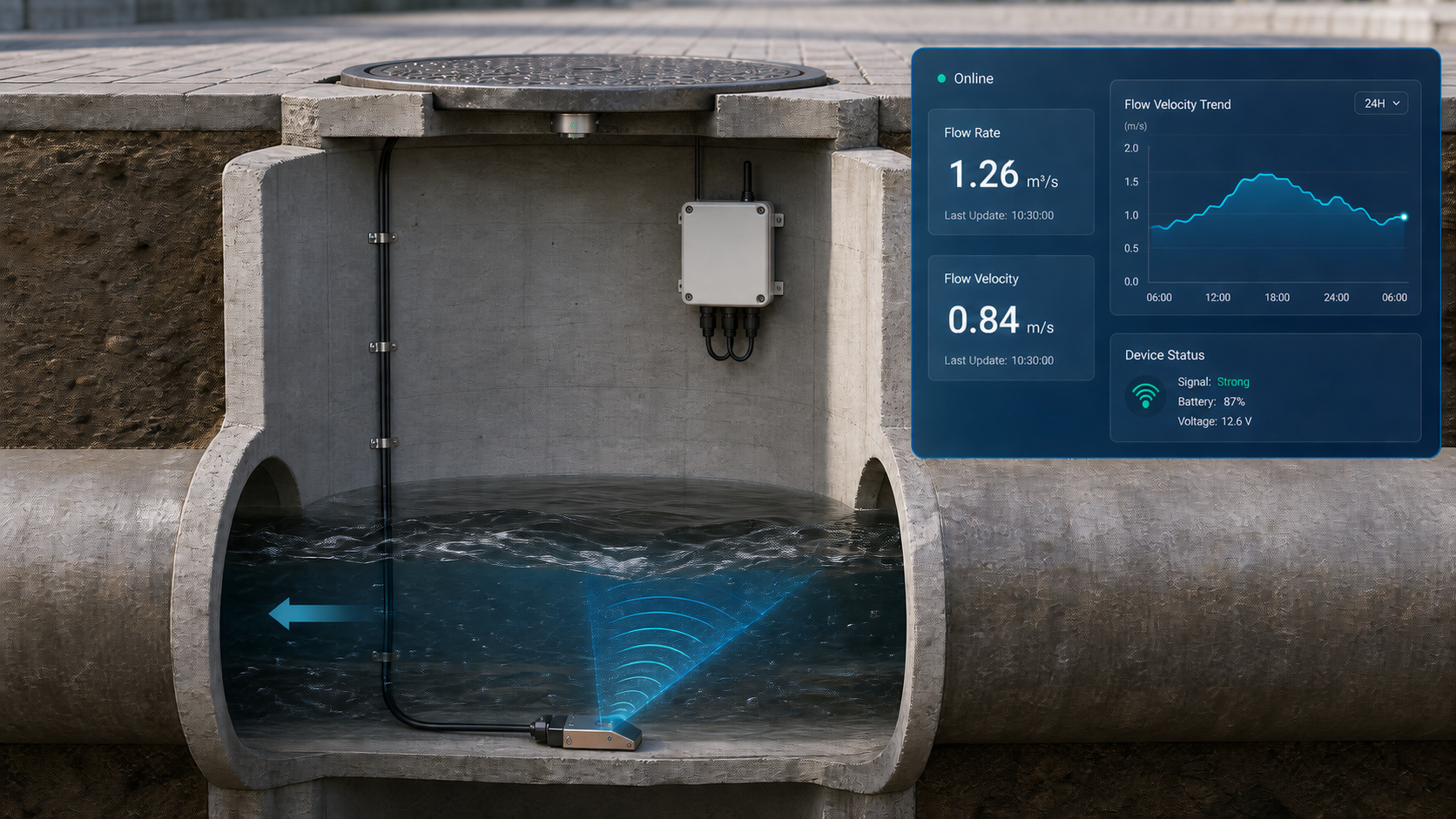

在排水管网项目中，流速、液位和断面参数可共同用于速度面积法流量计算。平台侧可进一步形成实时流量、累计流量、历史曲线、阈值告警和运行报表。

计算链路： 多普勒回波频移换算流速，压力单元测得液位，断面模型计算过水面积，最终按 Q = v × A 形成瞬时流量并累计统计。

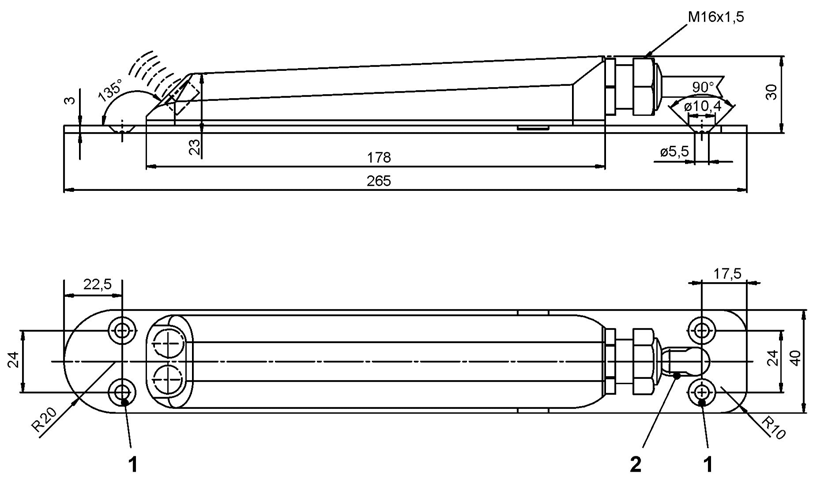

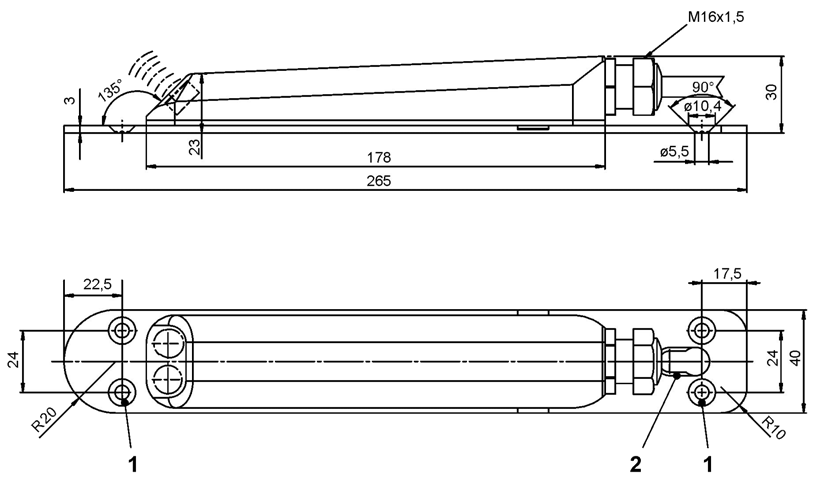

楔形传感器总长约 265 mm，图纸中给出了固定孔、底板、传感器高度和线缆接头等尺寸。实际安装时还需结合支架、线缆弯曲半径、井室空间和维护通道复核。

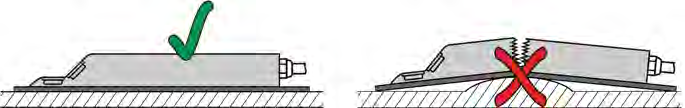

传感器安装质量直接决定测量稳定性。资料中明确要求选择水力条件较好的测量断面，避免沉积、坡度突变、跌水、弯头和强紊流区域；半满管通常应避免超过 80% 充满度，直管段宜预留上游至少 5 倍管径、下游至少 2 倍管径，复杂扰动场景需增加整流距离。
