城市内涝积水在线监测

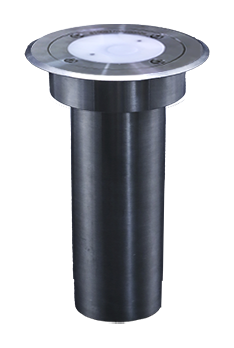

地埋式积水监测仪
型号：待补充
面向城市道路、下穿通道、桥隧涵洞、停车场入口和低洼易涝区域，实时监测路面积水深度，并通过物联网通信上传平台，支持内涝预警和现场联动。
SF-TS-W39
地埋式安装 · LoRa 现场通信 · 4G / NB-IoT 上报
水位量程2 m
测量精度1 cm
分辨率1 mm
通信链路LoRa / 4G / NB-IoT
产品介绍
道路积水监测
从现场采集到告警联动
地埋式积水监测仪采用传感器与通信网关协同部署，适合长期安装在道路或低洼点位。系统可根据水位变化触发告警策略，并联动 LED 情报板、摄像头或管理平台，为智慧交通和城市内涝治理提供连续、可追溯的数据基础。

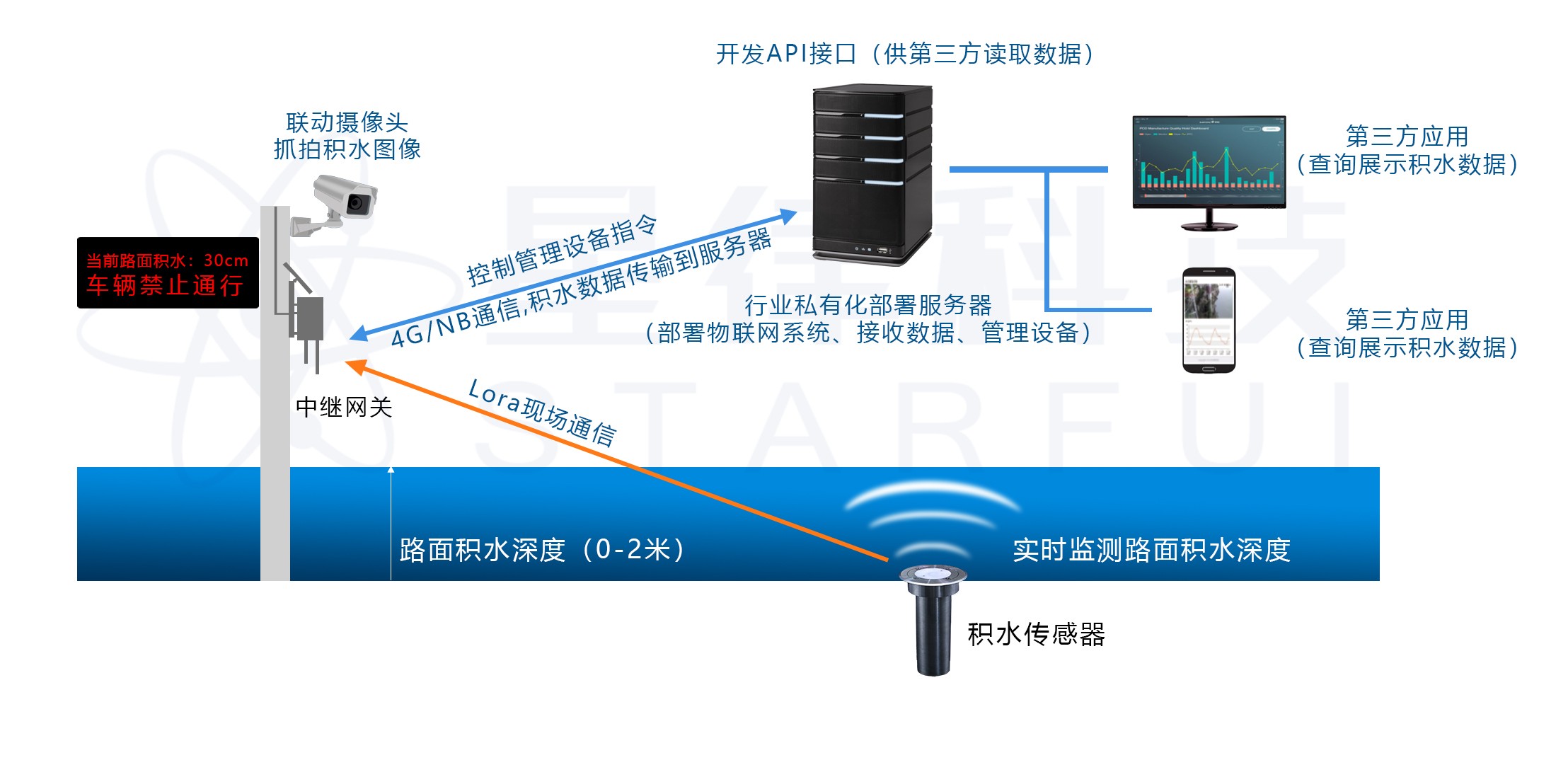

工作机制
从积水深度到业务处置
传感器感知水位深度后，经 LoRa 传输至通信网关，再由网关通过 4G、NB-IoT 或 GPRS 上传服务器。平台侧可展示水位、设备状态和告警信息，并触发短信、声光、LED 情报板或工单流程。
1现场感知
采集低洼点积水深度和设备状态。
2本地传输
传感器通过 LoRa 接入通信网关。
3远程上报
网关通过 4G / NB-IoT 等方式上云。
4平台分析
形成水位曲线、告警记录和统计报表。
5预警联动
联动 LED、短信、声光和应急处置流程。
产品尺寸
传感器与通信网关安装尺寸

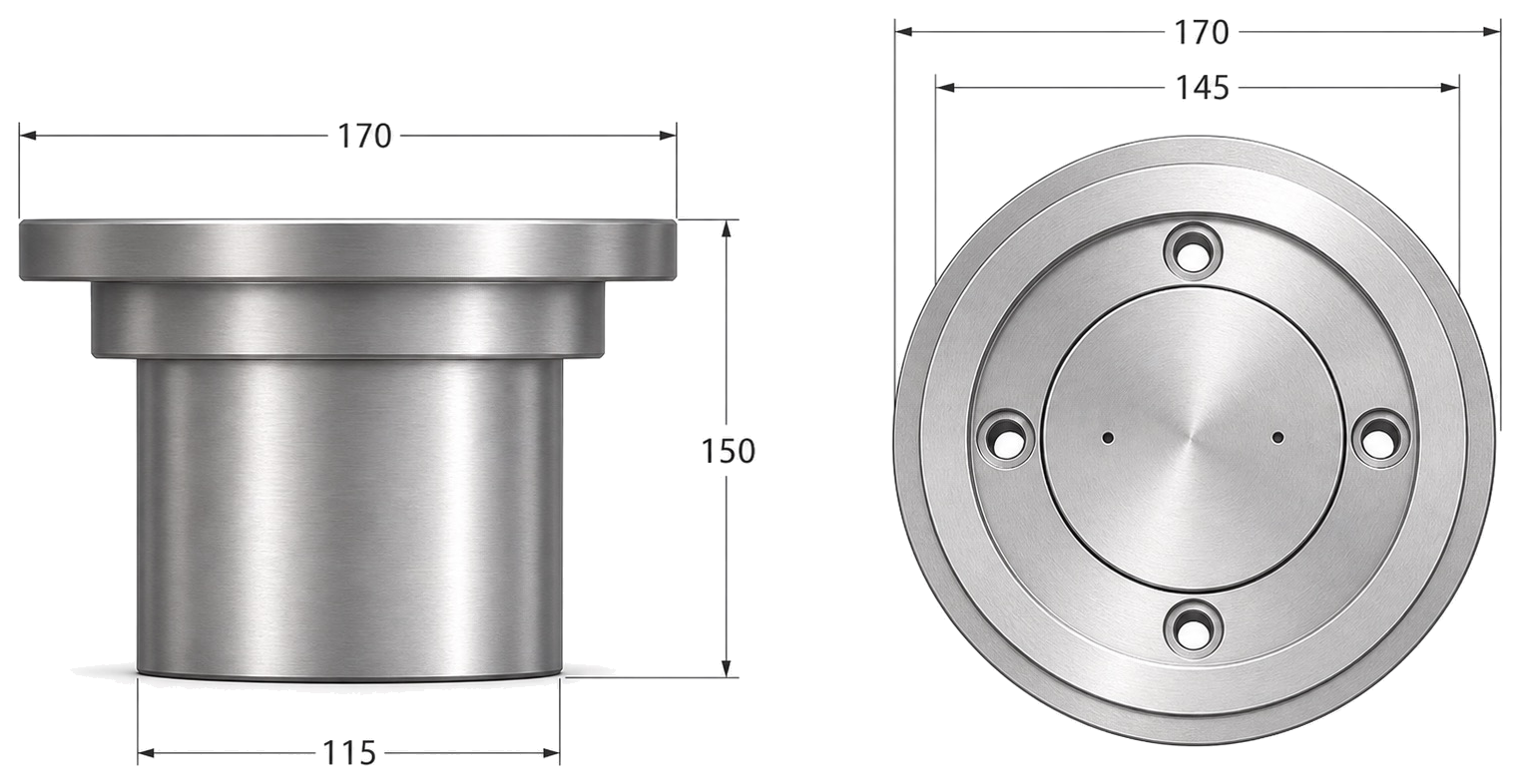

顶部法兰外径 170mm，中心安装面直径 145mm，埋设主体外径约 115mm，整体高度约 150mm，适合地埋式安装场景。

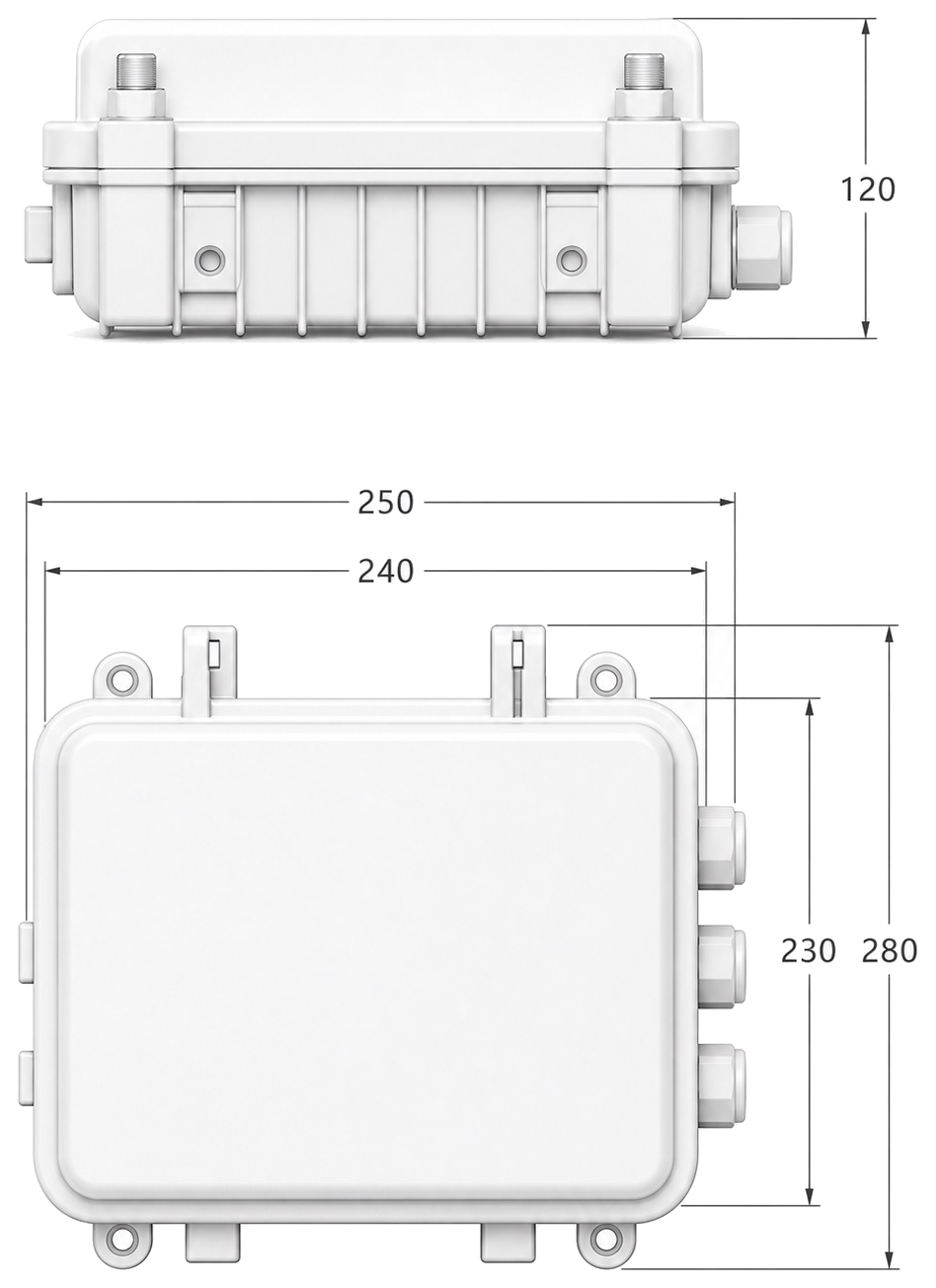

箱体外廓约 250 × 280 × 120mm，顶部和底部预留安装耳位，适合壁挂或箱体固定安装，便于现场布线和后期维护。
主要功能
现场监测、联动与远程管控
| 积水探测 | 实时监测路面积水深度，水位量程 2 米，适合低洼道路和下穿空间积水预警。 |
|---|---|
| 数据存储 | 可保存 50 万条数据记录，掉电数据不丢失，便于后续追溯和统计分析。 |
| LED 联动 | 可控制现场 LED 情报板显示预警信息，辅助道路通行提醒和现场管控。 |
| 图像抓拍 | 可联动现场摄像机拍照上报，为积水事件研判提供现场图像辅助。 |
| 蓝牙通信 | 内置蓝牙通信能力，可用于现场调试、参数设置和维护检查。 |
| 远程管控 | 支持远程参数设置、数据报送和远程升级，减少现场维护频次。 |
系统组成
从现场设备到平台管理的完整链路
设备可与通信网关、云端服务器、PC 端和移动端协同，形成从现场感知到平台管理的完整链路。
| 序号 | 设备组成 | 数量 | 单位 | 备注 | 设备实图 |
|---|---|---|---|---|---|

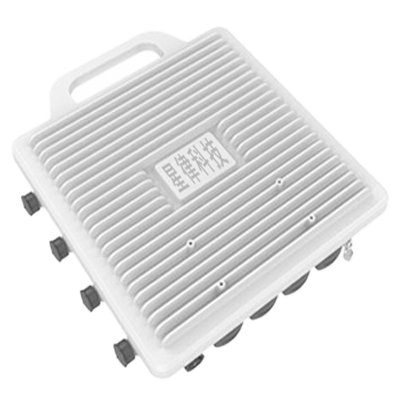

| 1 | 中继网关 | 1 | 件 | 设备已经包含通信模块、锂电池、太阳能板以及安装支架； |  |
| 2 | 积水探测器 | 1 | 件 | 内置 LoRa 通信模块、锂电池 | |

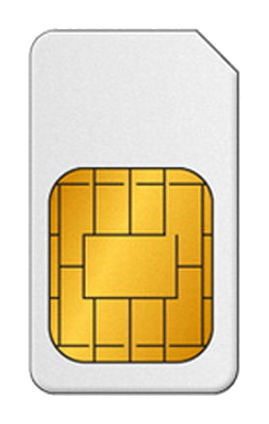

| 3 | SIM物联网卡 | 1 | 张 | Micro SIM，也俗称为“中卡”，尺寸约 15×12mm，厚度 0.76mm |  |

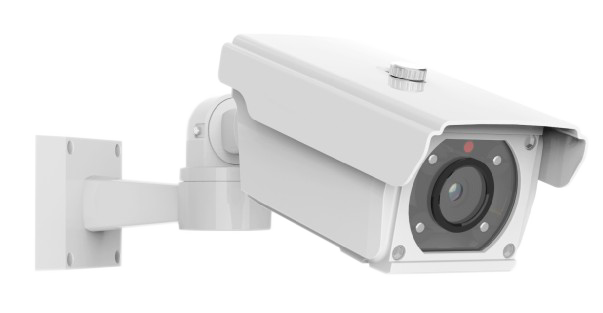

| 4 | 联动抓拍摄像机 | 1 | 台 | 选配 |  |

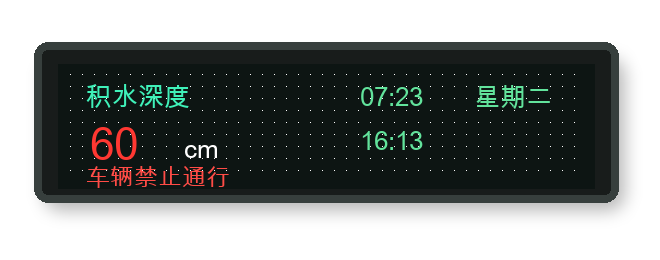

| 5 | LED联动告警屏幕 | 1 | 件 | 选配 |  |
| 6 | 声光报警器 | 1 | 件 | 选配 |  |
产品特点
适合长期户外部署的内涝感知终端
技术参数
SF-TS-W39 关键规格
| 基本参数 | |
|---|---|
| 水位量程 | 2 米 |
| 分辨率 | 1 毫米 |
| 测量精度 | 1 厘米 |
| 接口参数 | |
| 电源 | 传感器：DC3.6V / 39Ah 锂电池；网关：DC3.3-5V |
| 工作电流 | ≤1mA |
| 串行接口 | 1 组 RS232 接口；1 组 RS485 接口 |
| 模拟接口 | 1 组 12 位 AD，支持 4-20mA 电流信号和 0-5V 电压信号 |
| LoRa / 蓝牙 / LED | 内置 LoRa 通信模块、蓝牙通信模块和 LED 控制模块 |
| USIM 卡接口 | 自弹式 Micro SIM 卡座，支持 1.8V / 3V USIM 卡 |
| 无线与环境参数 | |
| 4G 标准及频段 | 支持 FDD-LTE、TDD-LTE、GPRS / EDGE |
| 发射功率 / 灵敏度 | 发射功率 ≤24dBm；接收灵敏度 ≤-109dBm |
| 防护等级 | 传感器：不锈钢，IP68；网关：铝合金，IP67 |
| 重量 | 传感器约 2000g；网关约 1500g |
| 工作环境 | -25℃～+60℃；95%RH，无凝结 |
同场景可组合设备
同场景可组合设备
围绕城市内涝、井盖安全和现场接入，可组合液位、流量、井盖与网关设备，形成一套完整现场感知网络。

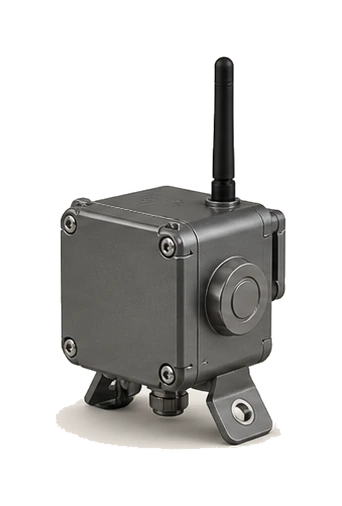

雷达超声波多功能流量计

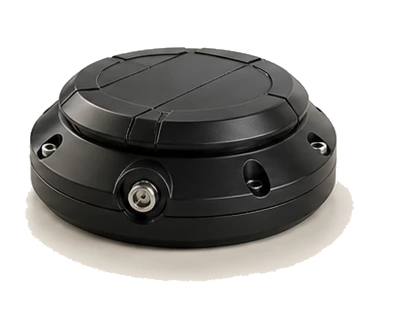

智能井盖监测终端

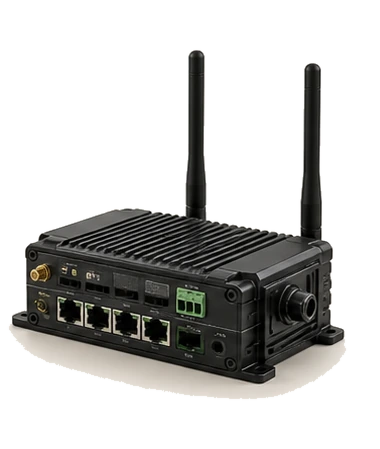

LoRaWAN 物联网网关

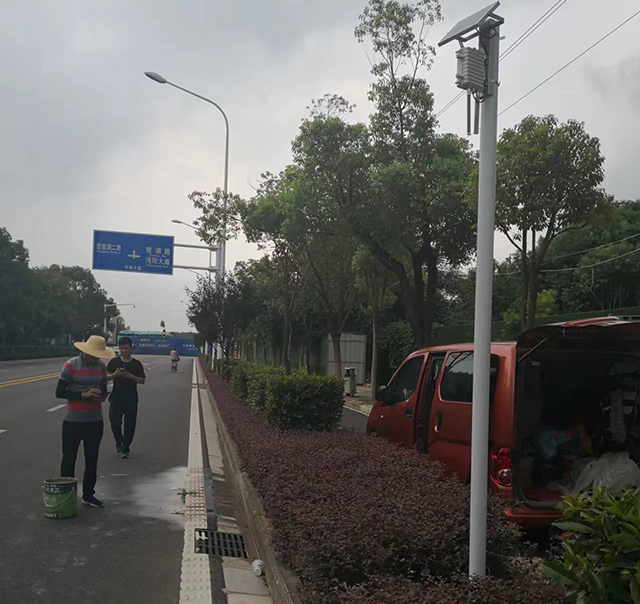

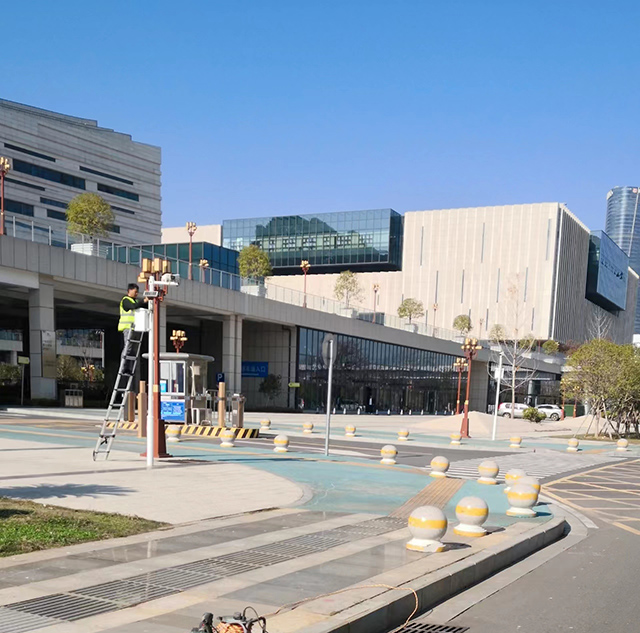

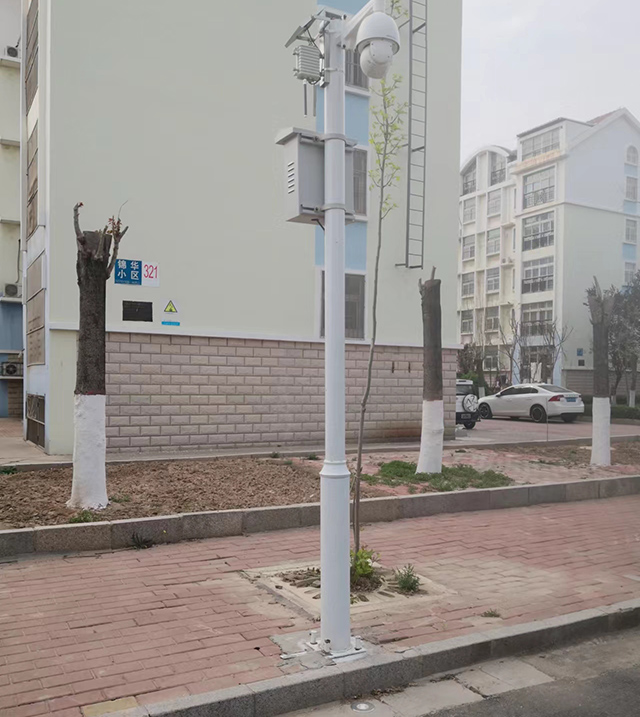

相关案例
真实项目中的内涝监测应用
参考官网详情页案例结构，突出该产品在城市内涝、交通管控和应急响应中的落地场景。
资料与答疑
常见问题 / 产品资料下载
主要用于城市重点低洼路段、下立交桥、桥隧涵洞等位置的内涝积水水位监测和预警。
传感器和通信网关之间采用 LoRa 通信，通信网关通过 4G 或 NB-IoT 将数据上报服务器。
无积水时可间隔 5 分钟采集并按 1 小时上报；有积水时可间隔 5 分钟采集并上报，也可按项目调整。
可根据预警水位阈值触发声光、短信报警，并通过 RS485 控制 LED 情报板显示预警信息。
传感器内置 39000mAh 锂电池，默认规则下可连续工作 3-5 年；通信网关可用市电或太阳能供电。
淤泥厚度低于 5mm 时一般不影响测量精度，建议结合现场道路和排水条件定期巡检。
PDF
SF-TS-W39 地埋式积水监测仪产品资料
适用于选型沟通、项目方案确认和现场安装前评估。资料版本：2026-06，大小约 1.8 MB。
